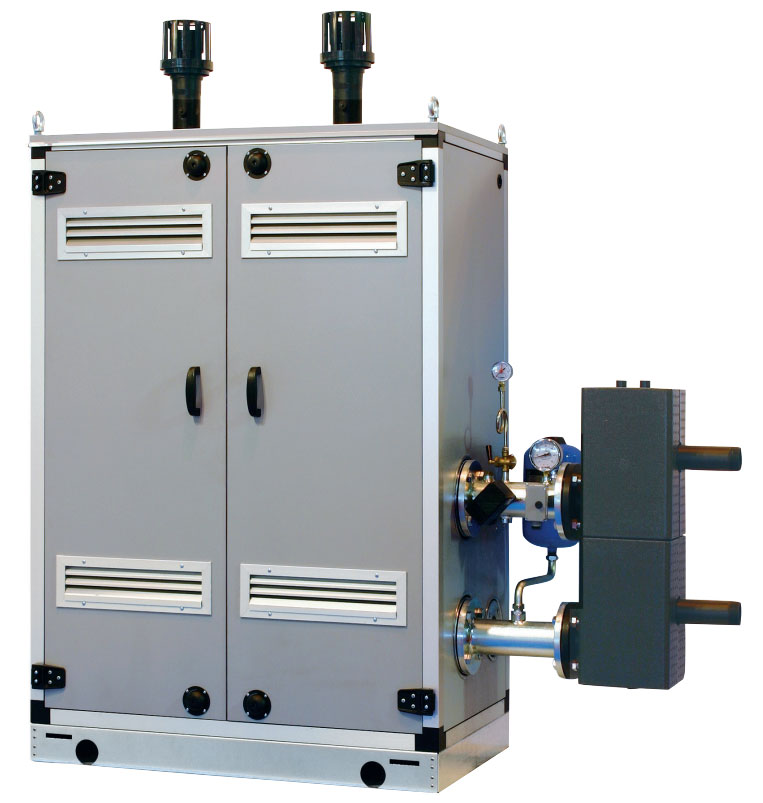

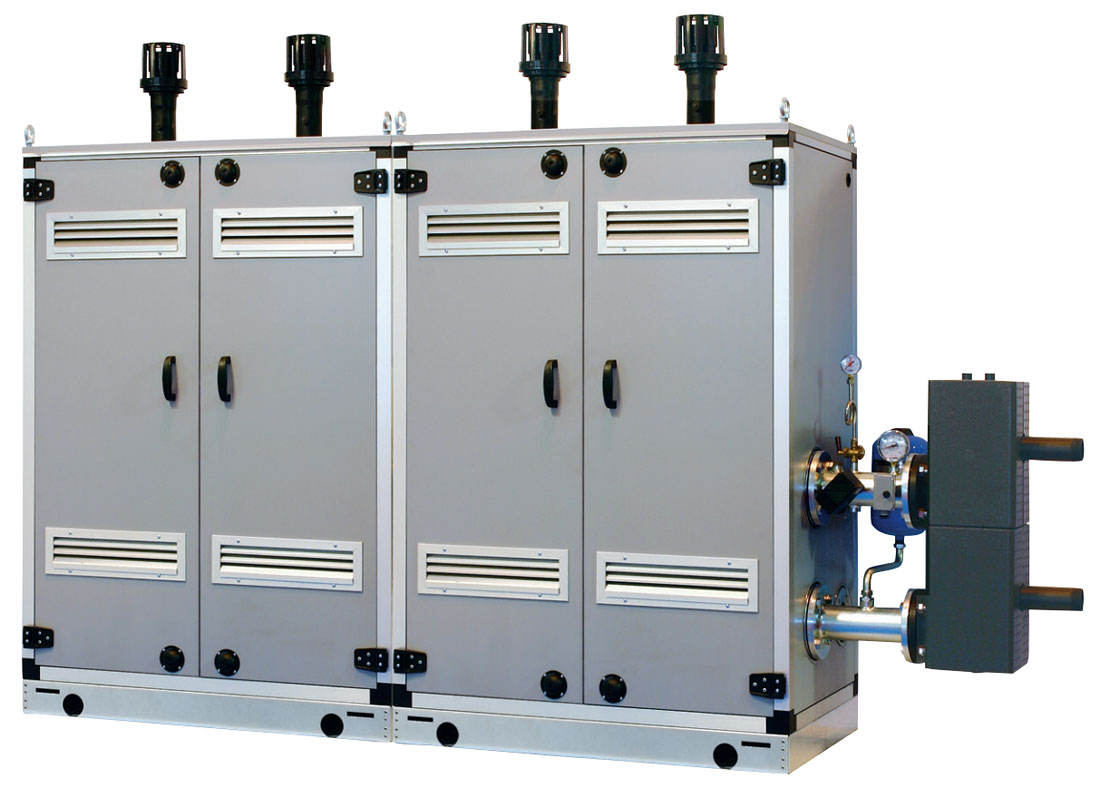

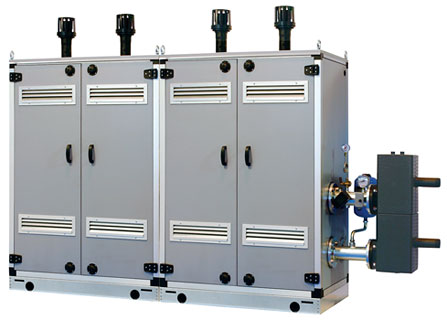

Промышленный конденсатный котел Sime Murelle Equipe Box ErP
Sime Murelle Equipe Box ErP - это конденсатные модульные установки с предварительным смешиванием, предназначенные только для отопления. Модульные системы Sime Murelle Equipe Box ErP изготовлены на основе теплообменников 35, 50 и 110 кВт, благодаря чему они способны развивать различные уровни мощности.
Соединяемые между собой тепловые модули Sime Murelle Equipe Box ErP легко монтируются и могут использоваться как для отдельного функционирования, так и подсоединенных последовательно/каскадно независимо один от другого. Промышленный конденсатный котел Sime Murelle Equipe Box ErP подходит как для установки в помещение, так и для наружной установки, так как он имеет устойчивый к атмосферным воздействиям шкаф, изготовленный из оцинкованного, окрашенного и изолированного стального листа.
Конденсаторные модульные системы Sime Murelle Equipe Box ErP являются результатом постоянных технологических исследований компании Sime. Современный дизайн позволяет применять модульные системы с использованием стандартных компонентов, которые легко адаптируются к широкому диапазону мощности.
Модельный ряд котлов Sime Murelle Equipe Box ErP
- Sime Murelle Equipe 50 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 51,0 кВт.
- Sime Murelle Equipe 70 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 68,1 кВт.
- Sime Murelle Equipe 100 Box ErP (без изоляции) - промышленный котел с закрытой камерой сгорания, мощность - 102,0 кВт.
- Sime Murelle Equipe 100 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 102,0 кВт.
- Sime Murelle Equipe 110 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 112,6 кВт.
- Sime Murelle Equipe 140 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 136,2 кВт.
- Sime Murelle Equipe 150 Box ErP (без изоляции) - промышленный котел с закрытой камерой сгорания, мощность - 153,0 кВт.
- Sime Murelle Equipe 150 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 153,0 кВт.
- Sime Murelle Equipe 220 Box ErP (без изоляции) - промышленный котел с закрытой камерой сгорания, мощность - 225,2 кВт.
- Sime Murelle Equipe 220 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 225,2 кВт.
- Sime Murelle Equipe 280 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 289,2 кВт.
- Sime Murelle Equipe 330 Box ErP (без изоляции) - промышленный котел с закрытой камерой сгорания, мощность - 337,8 кВт.
- Sime Murelle Equipe 330 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 337,8 кВт.
- Sime Murelle Equipe 370 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 385,5 кВт.
- Sime Murelle Equipe 440 Box ErP (без изоляции) - промышленный котел с закрытой камерой сгорания, мощность - 454,0 кВт.
- Sime Murelle Equipe 440 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 454,0 кВт.
- Sime Murelle Equipe 550 Box ErP (без изоляции) - промышленный котел с закрытой камерой сгорания, мощность - 563,0 кВт.
- Sime Murelle Equipe 550 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 563,0 кВт.
- Sime Murelle Equipe 660 Box ErP - промышленный котел с закрытой камерой сгорания, мощность - 675,6 кВт.
Основные характеристики котлов Sime Murelle Equipe Box ErP
- Модульная система с несколькими конденсационными котлами в каскаде;
- 13 моделей мощностью от 51,0 до 675,6 кВт;
- Может устанавливаться вне помещения благодаря стальном шкафу с теплоизоляцией и покрытием, устойчивым к атмосферным воздействиям;
- Спиральный теплообменник изготовлен из нержавеющей стали;
- Система включает гидравлический коллектор, газовый коллектор, отвод конденсата и электронную систему управления с каскадным датчиком температуры;
- Управление гелиосистемой с принудительной циркуляцией и отопительными контурами числом до трех, два из которых могут быть со смесителем (требуется дополнительный комплект);
- Возможность производства воды для ГВС с помощью отдельного модуля или бака-водонагревателя во вторичном контуре гидравлического разделителя;
- Модели 220-280-330-370-440-550-660 могут устанавливаться в системах с рабочим давлением до 5 бар;
- По дополнительному заказу поставляется система отвода дымовых газов;
- Комплект гидравлического разделителя и дополнительный комплект приборов безопасности INAIL;
- Возможность передачи данных по протоколу ModBus с помощью дополнительной платы RS-485;
- Вход 0-10 В постоянного тока и релейный выход аварийной сигнализации.
Технические характеристики котлов Sime Murelle Equipe Box ErP
| Техни- ческие характе- ристики |
Sime Mure- lle Equipe 50 Box ErP |
Sime Mure- lle Equipe 70 Box ErP |
Sime Mure- lle Equipe 100 Box ErP |
Sime Mure- lle Equipe 110 Box ErP |
Sime Mure- lle Equipe 140 Box ErP |
Sime Mure- lle Equipe 150 Box ErP |
Sime Mure- lle Equipe 220 Box ErP |
Sime Mure- lle Equipe 280 Box ErP |
Sime Mure- lle Equipe 330 Box ErP |
Sime Mure- lle Equipe 370 Box ErP |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность (80-60°C) (Pn max), кВт | 46,7 | 63,2 | 93,4 | 106,2 | 126,5 | 140,1 | 212,4 | 270,8 | 318,6 | 361,1 |
| Номинальная тепловая мощность (50-30°C) (Pn max), кВт | 51,0 | 68,1 | 102,0 | 112,6 | 136,2 | 153,0 | 225,2 | 289,2 | 337,8 | 385,5 |
| Пониженная тепловая мощность (80-60°C) (Pn max), кВт | 9,2 | 13,4 | 9,2 | 20,8 | 13,4 | 9,2 | 20,8 | 20,8 | 20,8 | 20,8 |
| Пониженная тепловая мощность (50-30°C) (Pn max), кВт | 10,5 | 15,0 | 10,5 | 23,2 | 15,0 | 10,5 | 23,2 | 23,2 | 23,2 | 23,2 |
| Номинальный расход тепла (Qn max - Qnw max), кВт* | 48,0 | 65,0 | 96,0 | 108 | 130 | 144,0 | 216 | 277,5 | 324 | 370 |
| Пониженный расход тепла (Qn min - Qnw min), кВт* | 9,6 | 14,0 | 9,6 | 21,6 | 14 | 9,6 | 21,6 | 21,6 | 21,6 | 21,6 |
| Мин./макс. полезная производи- тельность (80-60°C), % |
96,1 97,3 |
95,7 97,3 |
96,1 97,3 |
96,4 98,3 |
95,7 97,3 |
96,1 97,3 |
96,4 98,3 |
96,4 97,6 |
96,4 98,3 |
96,4 97,6 |
| Мин./макс. полезная производи- тельность (50-30°C), % |
109,0 106,2 |
107,4 104,8 |
109,0 106,2 |
107,4 104,2 |
107,4 104,8 |
109,0 106,2 |
107,4 104,2 |
107,4 104,2 |
107,4 104,2 |
107,4 104,2 |
| Полезная производи- тельность с 30% нагрузки (40-30°C), % |
108,6 | 108,1 | 108,5 | 105,4 | 108,1 | 108,5 | 105,4 | 105,4 | 105,4 | 105,4 |
| Потери при остановке при 50°C (EN 15502), Вт | 160 | 156 | 320 | 249 | 286 | 480 | 498 | 747 | 747 | 996 |
| Генераторы с тепловой мощностью | - | - | 46,7 кВт, №2 | - | 63,2 кВт, №2 | 46,7 кВт, №3 | 105,4 кВт, №2 | 92,5 кВт, №3 | 105,4 кВт, №3 | 92,5 кВт, №4 |
| Напряжение электро- питания, В-Гц |
230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 |
| Потребляемая электрическая мощность (Qn max), Вт | 141 | 186 | 282 (2x141) | 258 | 372 | 423 (3x141) | 536 (268x2) | 738 | 804 (268x3) | 984 |
| Потребляемая электрическая мощность (Qn min), Вт | 89 | 128 | 93 | 128 | 131 | 98 | 134 | 138 | 138 | 142 |
| Потребляемая электрическая мощность насосом системы, Вт | 45 | 88 | 90 (2x45) | 130 | 176 (2x88) | 135 (3x45) | 280 (140x2) | 390 (130x3) | 420 (140x3) | 520 (130x4) |
| Степень электрической защиты, IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D |
| Регулировка температуры отдельного модуля, °C | 20/80 | 20/80 | 20/80 | 20/80 | 20/80 | 20/80 | 20/80 | 20/80 | 20/80 | 20/80 |
| Содержание воды в модулях, л | 18,2 | 18,2 | 25,5 | 19,6 | 27,7 | 43,7 | 36,3 | 55,9 | 55,9 | 72,6 |
| Максимальное рабочее давление (PMS), бар (кПа) | 3,5 | 3,5 | 3,5 (343) | 5 | 3,5 (343) | 3,5 (343) | 5 (490) | 5 | 5 (490) | 5 |
| Максимальная рабочая температура (T max), °C | 85 | 85 | 85 | 85 | 86,6 | 85 | 85 | 85 | 85 | 85 |
| Температура дымовых газов при макс. расходе (80-60°C), °C | 68 | 86,6 | 68 | 64 | 61,6 | 68 | 64 | 72,1 | 64 | 72,1 |
| Температура дымовых газов при мин. расходе (80-60°C), °C | 58 | 61,6 | 58 | 51 | 74 | 58 | 51 | 58,4 | 51 | 58,4 |
| Температура дымовых газов при макс. расходе (50-30°C), °C | 49 | 55 | 49 | 45 | 55 | 49 | 45 | 51,3 | 45 | 51,3 |
| Температура дымовых газов при мин. расходе (50-30°C), °C | 42 | 48 | 42 | 40 | 48 | 42 | 40 | 35,1 | 40 | 35,1 |
| Мин./макс. расход дымов, г/с | 4,2/21,9 | 6,8/31,4 | 4,2/44,4 | 10,3/51,7 | 6,8/62,9 | 4,2/66,7 | 10,3/103,3 | 10,3/132,9 | 10,3/155,0 | 10,3/155,0 |
| CO2 при мин./макс. расходе (G20), % | 9,0/9,3 | 9,0/9,0 | 9,0/9,3 | 9,0/9,0 | 9,0/9,0 | 9,0/9,3 | 9,0/9,0 | 9,0/9,0 | 9,0/9,0 | 9,0/9,0 |
| CO2 при мин./макс. расходе (G31), % | 10,0/10,3 | 10,0/10,0 | 10,0/10,3 | 10,2/10,2 | 10,0/10,0 | 10,0/10,3 | 10,2/10,2 | 10,2/10,2 | 10,2/10,2 | 10,2/10,2 |
| NOx (EN 15502- 12015), мг/кВтч |
20 | 37 | 20 | 22 | 37 | 20 | 22 | 22 | 22 | 22 |
| Потери дыма с включенной горелкой, % | 2,1 | 2,1 | 2,1 | 2,5 | 2,1 | 2,1 | 2,5 | 2,5 | 2,5 | 2,5 |
| Потери дыма в окружающую среду с включенной горелкой, % | 0,3 | 0,3 | 0,3 | 0,2 | 0,3 | 0,3 | 0,2 | 0,2 | 0,2 | 0,2 |
| Макс. давление на выходе коллектора дымов, Па | 100 | 160 | 100 | 375 | 160 | 100 | 375 | 375 | 375 | 375 |
| Категория | II2H3P | II2H3P | II2H3P | II2H3P | II2H3P | II2H3P | II2H3P | II2H3P | II2H3P | II2H3P |
| Класс NOx (EN15502- 1:2015) |
6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) | 6 (<56 мг/кВтч) |
| Давление подачи газа G20, мбар (кПа) | - | - | 20/25 (1,96/2,45) | - | 20/25 (1,96/2,45) | 20/25 (1,96/2,45) | 20/25 (1,96/2,45) | - | 20/25 (1,96/2,45) | - |
| Давление подачи газа G31, мбар (кПа) | - | - | 37 (3,63) | - | 37 (3,63) | 37 (3,63) | 37 (3,63) | - | 37 (3,63) | - |
| Количество главных газовых сопел отдельного модуля, № | 1 | - | 2 | 1 | - | 3 | 2 | 3 | 3 | 4 |
| Диаметр сопел G20, ø мм | 8,0 | - | 8,0 | 17,2 | - | 8,0 | 17,2 | 17,2 | 17,2 | 17,2 |
| Диаметр сопел G31, ø мм | 5,5 | - | 5,5 | 9,8 | - | 5,5 | 9,8 | 9,8 | 9,8 | 9,8 |
| Расход при номинальной/минимальной мощности (G20), м3/ч | 5,15 1,01 |
6,87 1,48 |
10,30 1,01 |
11,42 2,28 |
13,75 1,48 |
15,45 1,01 |
22,84 2,28 |
29,34 2,28 |
34,26 2,28 |
39,12 2,28 |
| Расход при номинальной/минимальной мощности (G31), кг/ч | 3,73 0,75 |
5,04 1,08 |
7,45 0,75 |
8,38 1,68 |
10,08 1,08 |
11,19 0,75 |
16,76 1,68 |
21,54 1,68 |
25,14 1,68 |
28,72 1,68 |
| Порожний вес, кг | 148 | 155 | 233 | 235 | 247 | 381 | 380 | 615 | 615 | 615 |
* Расход тепла при отоплении рассчитан с использованием низшей теплоты сгорания (PCI).
Размеры и соединения котлов Sime Murelle Equipe Box ErP

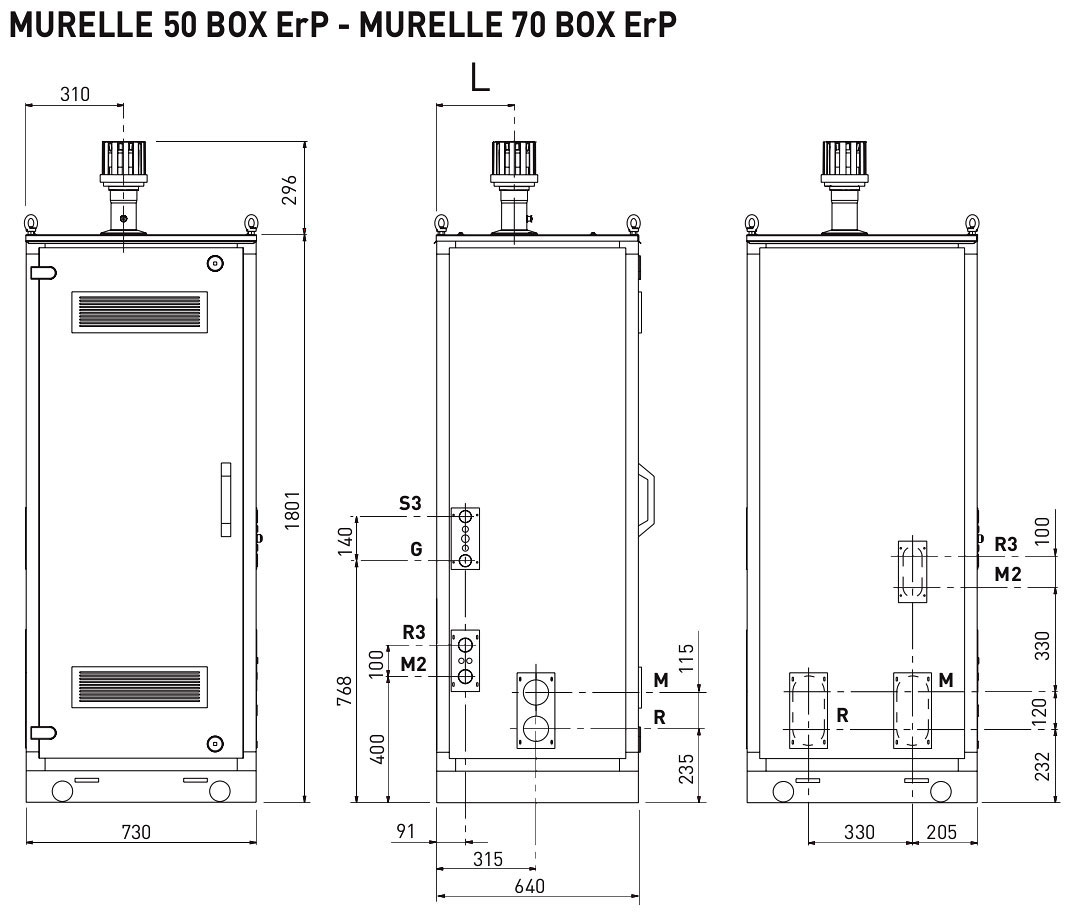

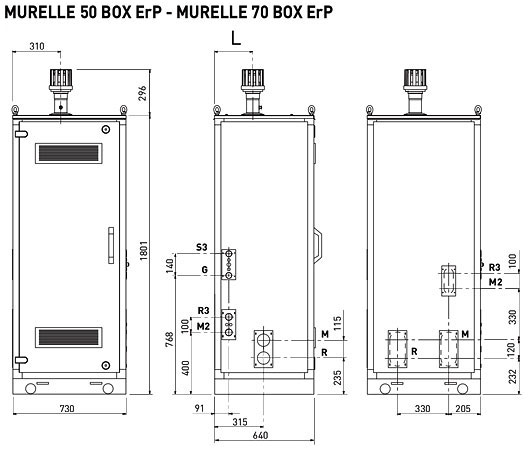

Размеры котлов Sime Murelle Equipe 50-70 Box ErP

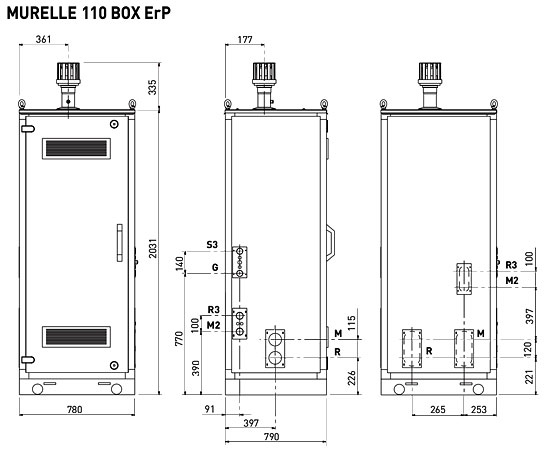

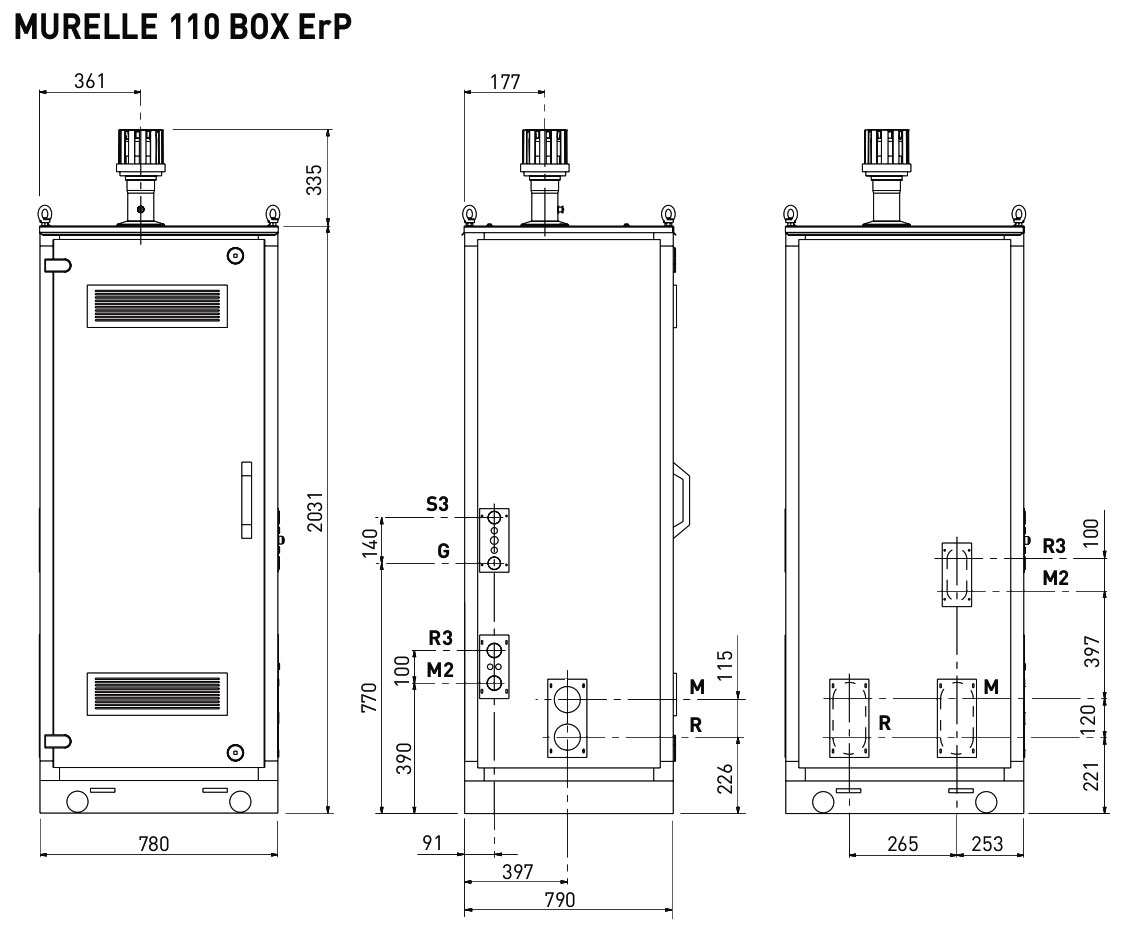

Размеры котлов Sime Murelle Equipe 110 Box ErP

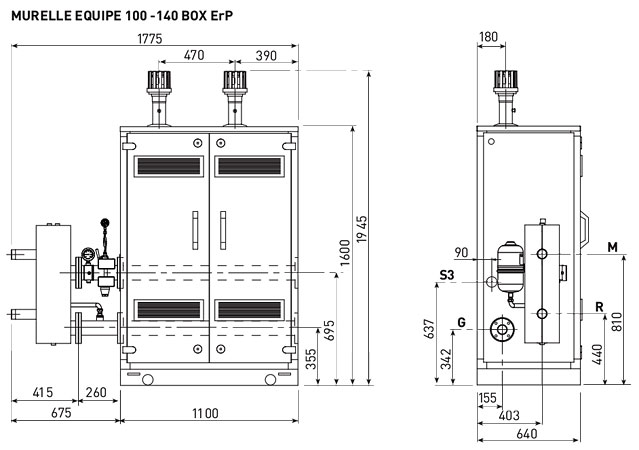

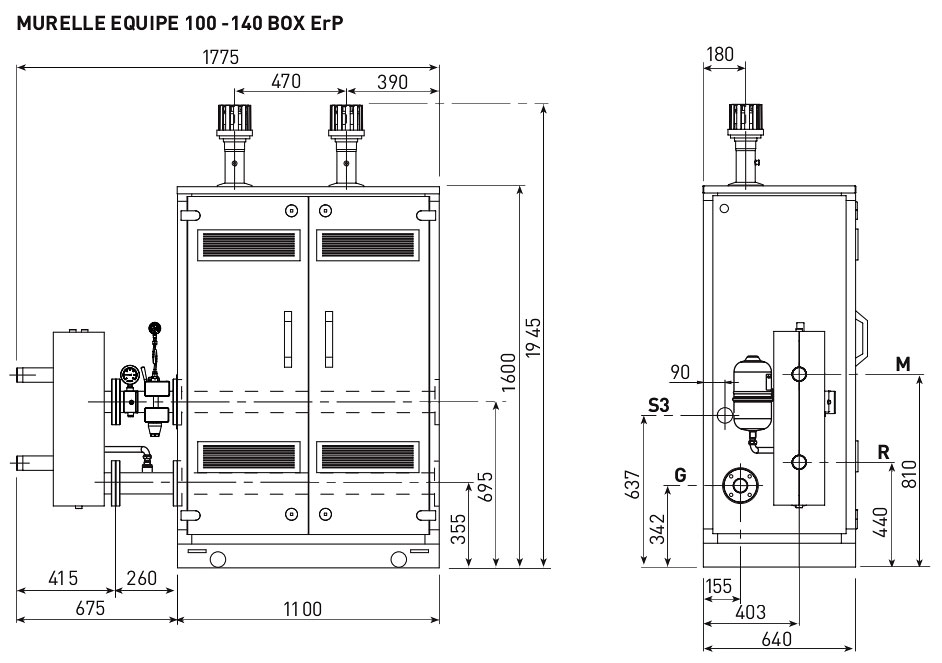

Размеры котлов Sime Murelle Equipe 100-140 Box ErP

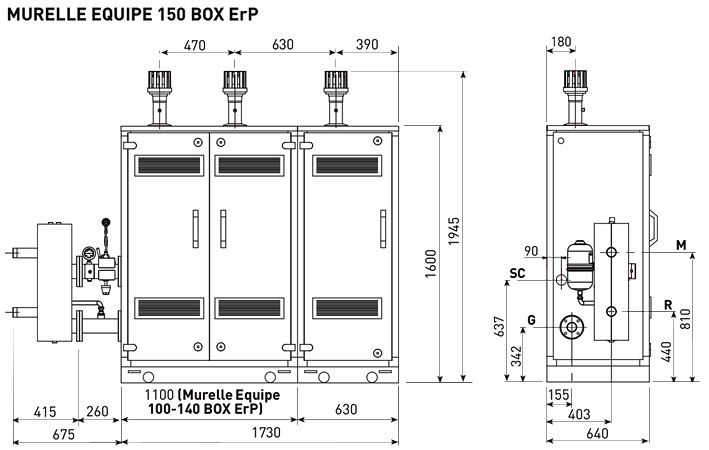

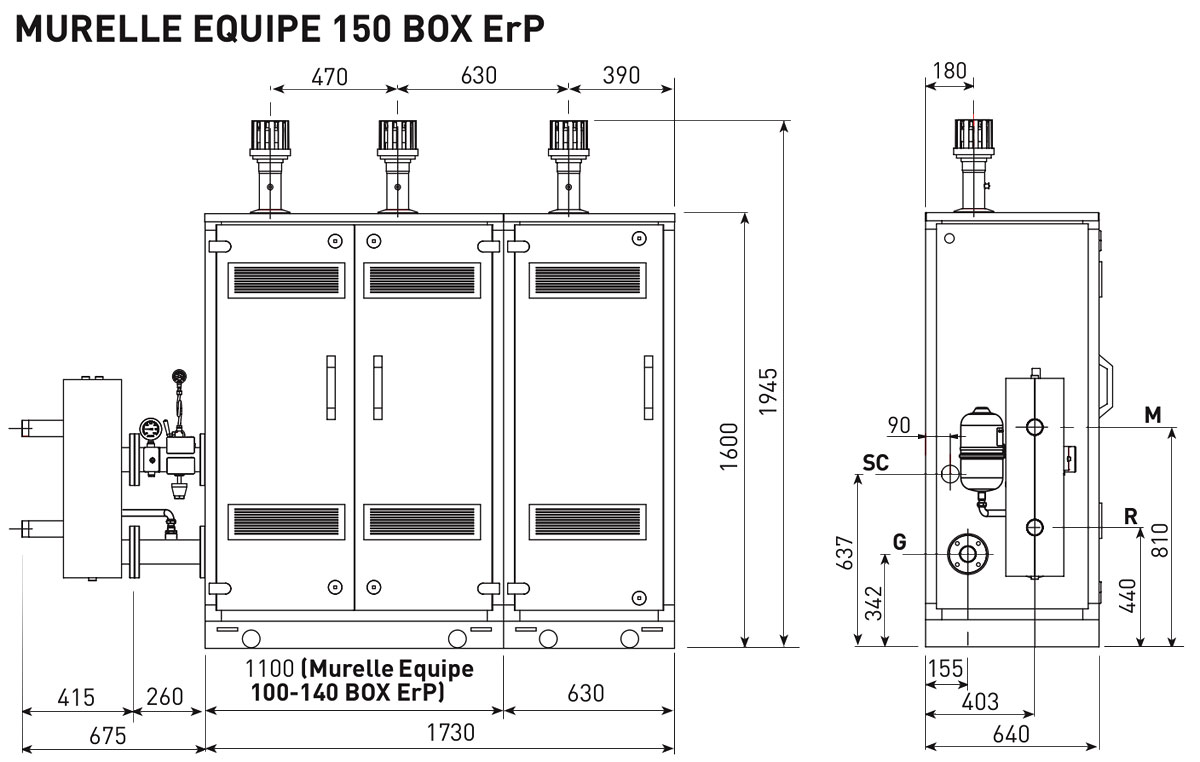

Размеры котлов Sime Murelle Equipe 150 Box ErP
Размеры и соединения котлов Sime Murelle Equipe 50-150 Box ErP
| Размеры | Sime Murelle Equipe 50 Box ErP | Sime Murelle Equipe 70 Box ErP | Sime Murelle Equipe 100 Box ErP | Sime Murelle Equipe 110 Box ErP | Sime Murelle Equipe 140 Box ErP | Sime Murelle Equipe 150 Box ErP |
|---|---|---|---|---|---|---|
| R - возврат системы | 2" | 2" | 2" | 2" | 2" | 2" |
| M - доставка системы | 2" | 2" | 2" | 2" | 2" | 2" |
| G - газовое подключение | Фланец PN6 - DN 50 | 3/4" | Фланец PN6 - DN 50 | 3/4" | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 |
| S3 - слив конденсата | ø 40 | ø 25 | ø 40 | ø 25 | ø 40 | ø 40 |
| M2 - доставка котла | - | 1" | - | 1" | - | - |
| R3 - возврат котла | - | 1 1/2" | - | 1 1/2" | - | - |
| L, мм | 248 | 200 | - | - | - | - |

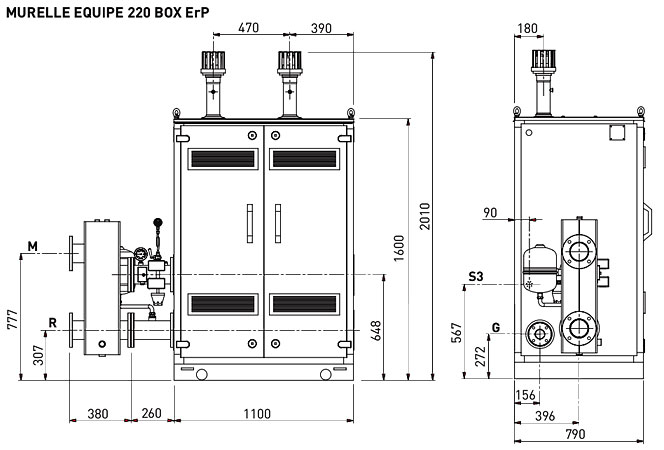

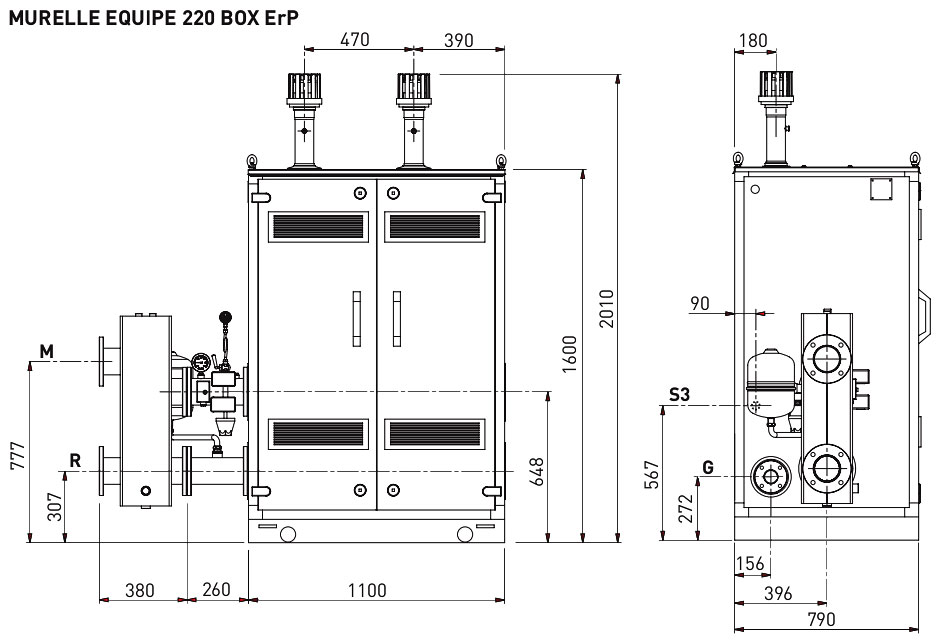

Размеры котлов Sime Murelle Equipe 220 Box ErP

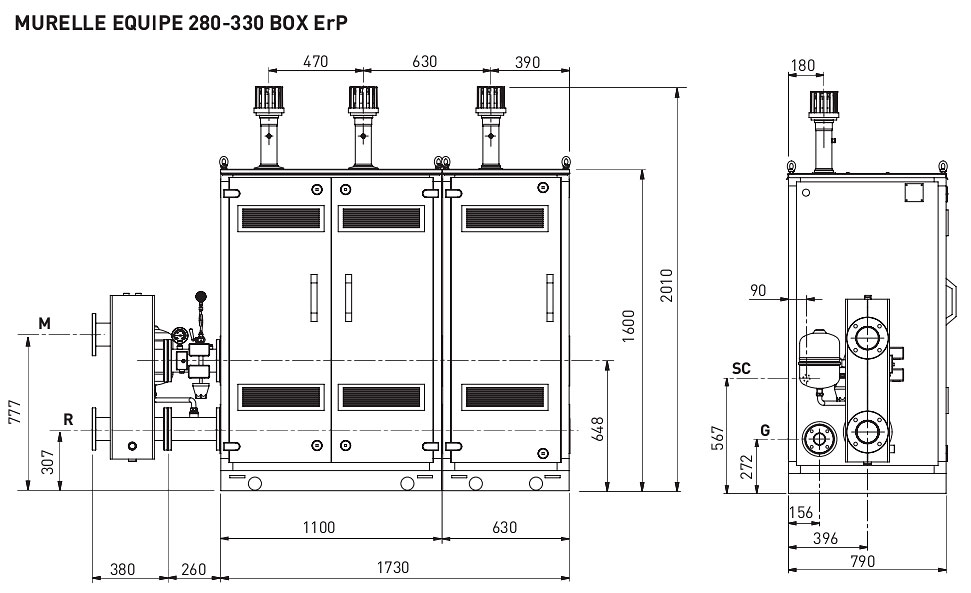

Размеры котлов Sime Murelle Equipe 280-330 Box ErP

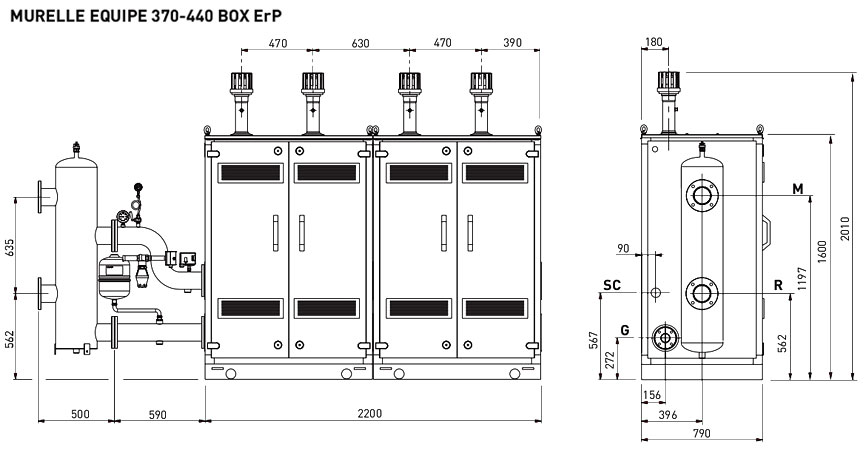

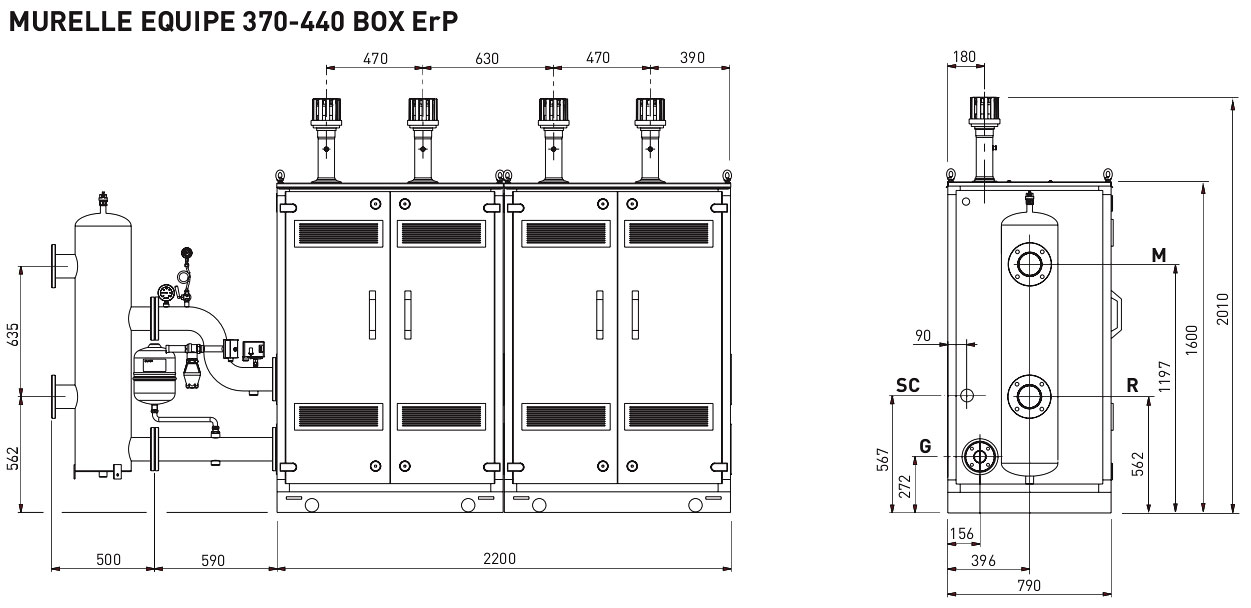

Размеры котлов Sime Murelle Equipe 370-440 Box ErP

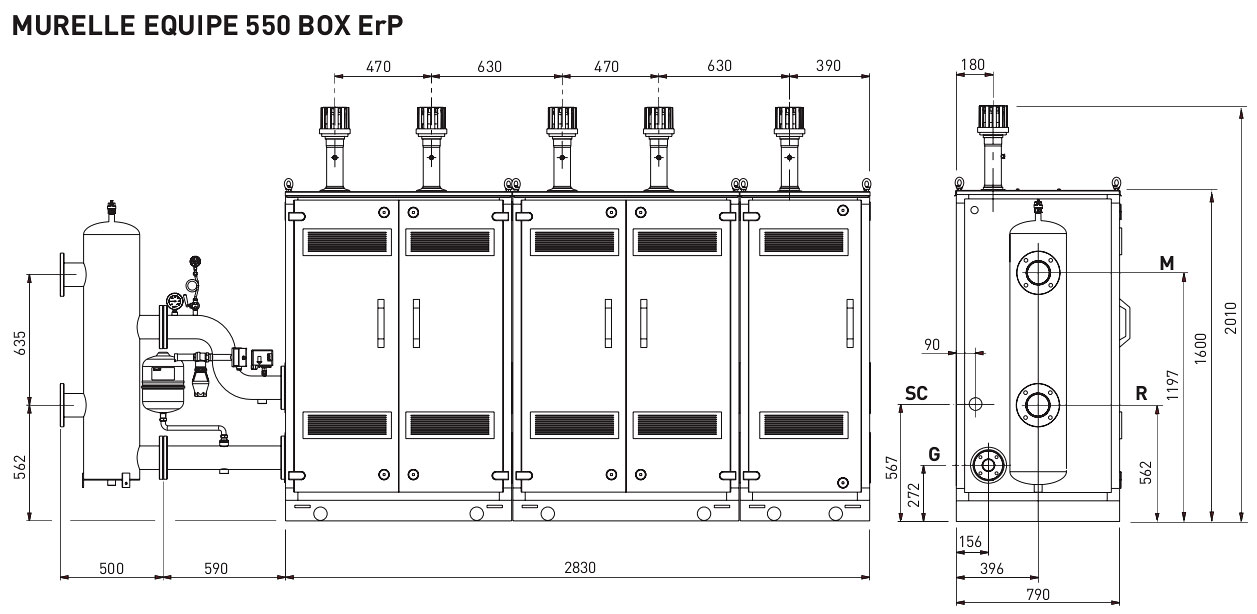

Размеры котлов Sime Murelle Equipe 550 Box ErP

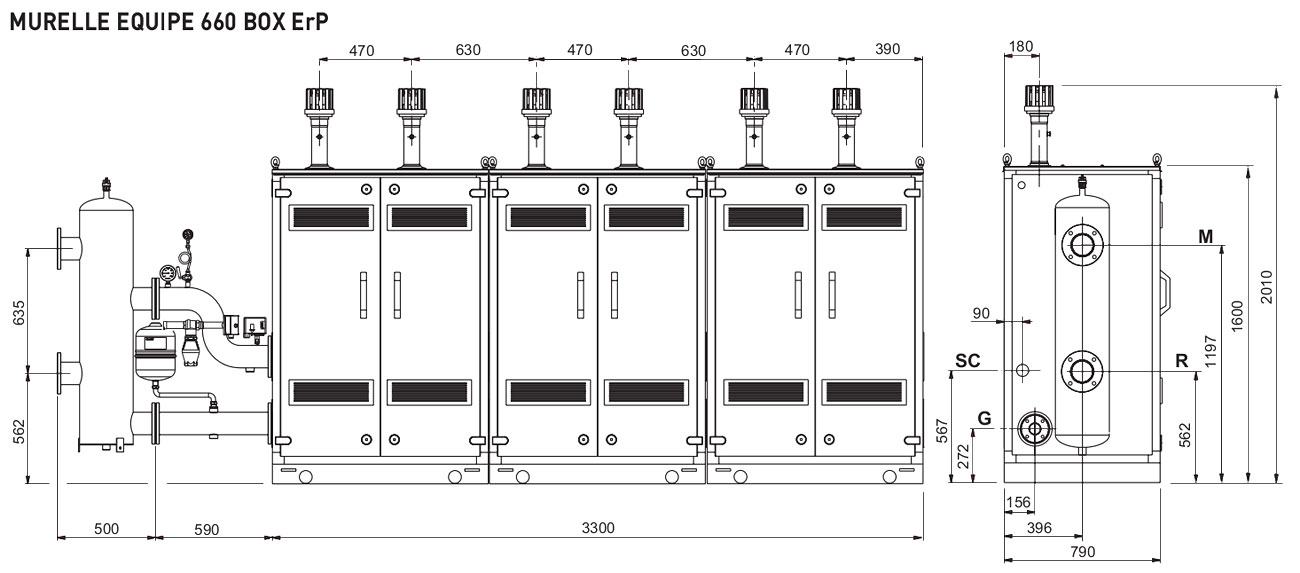

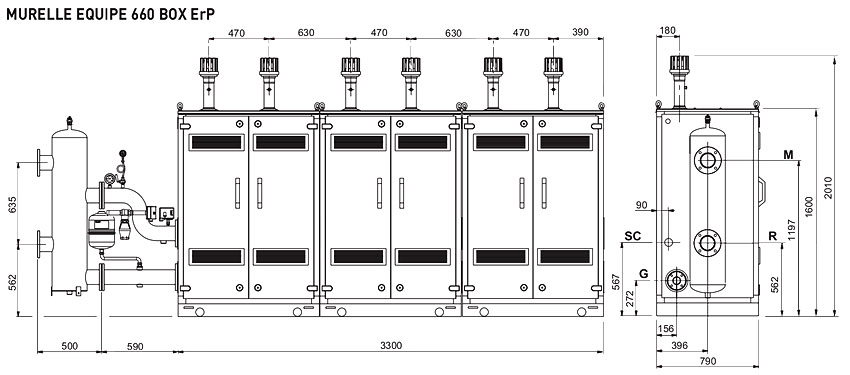

Размеры котлов Sime Murelle Equipe 660 Box ErP
Размеры и соединения котлов Sime Murelle Equipe 220-660 Box ErP
| Размеры | Sime Murelle Equipe 220 Box ErP | Sime Murelle Equipe 280 Box ErP | Sime Murelle Equipe 330 Box ErP | Sime Murelle Equipe 370 Box ErP | Sime Murelle Equipe 440 Box ErP | Sime Murelle Equipe 550 Box ErP | Sime Murelle Equipe 660 Box ErP |
|---|---|---|---|---|---|---|---|
| R - возврат системы | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 |
| M - доставка системы | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 | Фланец PN6 - DN 100 |
| G - газовое подключение | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 | Фланец PN6 - DN 50 |
| S3 - слив конденсата | ø 40 | ø 40 | ø 40 | ø 40 | ø 40 | ø 40 | ø 40 |
Средства безопасности котлов Sime Murelle Equipe Box ErP
- электронная плата с микропроцессором,
- электронная модуляция пламени,
- автоматическое зажигание ионизации пламени,
- функция принудительного дымоудаления,
- антифриз система состоит из нагревательного зонда,
- наличие водяных и газовых коллекторов,
- обратные клапаны,
- коллектор слива конденсата,
- теплообменник из нержавеющей стали,
- внешний кожух из оцинкованной стали для уличной установки,
- премиксная горелка с низким NOx,
- циркуляционный насос с воздухоотводчиком,
- циркуляционный насос с инвертором высокой эффективности,
- фланцы циркуляционного насоса,
- вентилятор дымоудаления,
- газовый клапан с двойным модулятором,
- датчик уличной температуры,
- диагностика ошибок с помощью ЖК-дисплея,
- сбросной клапан,
- предельный термостат безопасности,
- предельный термостат дымоудаления,
- предохранительный клапан 3,5 бар (5 бар для версий с 100 кВт) для единичной мощности.
Опции котлов Sime Murelle Equipe Box ErP
- дымоотводящие коллекторы для внутренней установки,
- выхлопные газы: один терминал для внешней установки,
- комплект безопасности INAIL,
- гидравлическая стрелка,
- плата управления отдельным контуром,
- комплект электроподогревателей для уличной установки.
Особенности монтажа котлов Sime Murelle Equipe Box ErP
- Установка тепловых модулей Sime Murelle Equipe Box ErP должна быть стационарной и выполняться только специализированными и квалифицированными компаниями в соответствии с действующими нормативными требованиями.
- Тепловые модули Sime Murelle Equipe Box ErP должны устанавливаться в помещении, предназначенном для установки котла. Помещение должно иметь соответствующие размеры и отвечать требованиям действующего стандарта. Кроме этого, необходимо обеспечить воздухообмен в помещении, поэтому нужно выполнить вентиляционные отверстия на наружной стене помещения, общая площадь которых должна быть рассчитана в соответствии с требованиями министерского Декрета и в любом случае быть не менее 3000 см2, а в случае газа плотностью свыше 0,8 - не менее 5000 см2.
- Тепловые модули Sime Murelle Equipe Box ErP могут устанавливаться снаружи помещения с использованием специального дымоотвода для отдельного модуля.
