Промышленный конденсатный котел Sime ALU HE

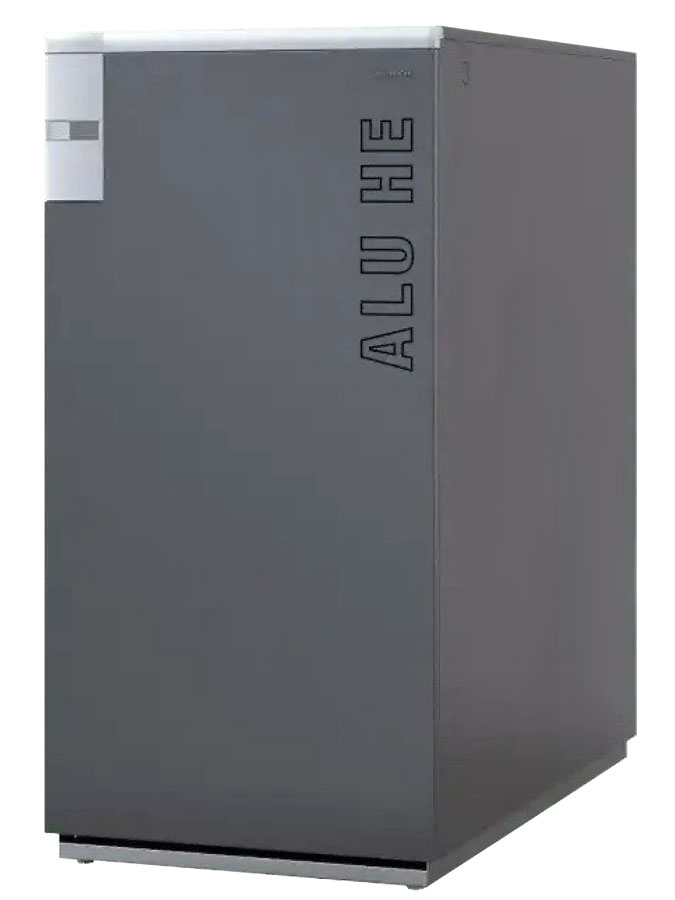

Промышленный котел Sime ALU HE

Sime ALU HE - промышленный конденсационный котел для централизованных систем отопления. Алюминиевые теплогенераторы Sime ALU HE были разработаны компанией Sime для обогрева помещений больших площадей и производства ГВС, если на установке предусмотрен накопительный водонагреватель. При проектировании котлов были использованы различные решения для достижения постоянного оптимального смешивания воздуха/газа, увеличения бесшумности и снижения тепловых потерь.

Теплообменник Sime ALU HE состоит из предварительно собранных элементов, которые изготовлены из надежного материала с высокой теплопроводностью - алюминиевого сплава и кремния. Тело Sime ALU HE оснащено закрытой камерой сгорания с полностью водяным охлаждением и соединено с одной горелкой и вентилятором.

Котлы Sime ALU HE могут устанавливаться как по отдельности, так и в каскадной системе, образованной из двух-восьми устройств одинаковой тепловой мощности. При установке котлов в каскадной системе их связь должна осуществляться только с котлом Master, интерпретируя таким образом каскадную систему как единый тепловой генератор: мощность каскадной системы = мощность котла х количество установленных котлов.

Котлы Sime ALU HE могут соединяться с контролями 0-10 В постоянного тока, со вспомогательным датчиком и удаленными командами Sime Home или Sime Home Plus. Благодаря установке дополнительных "комплектов смешанной системы" можно управлять прямыми установками, прямыми и двумя смешанными установками или двумя группами смешанных, соединенных параллельно установок. Кроме того, можно установить солнечную систему при использовании "комплекта для солнечной системы" и "интерфейса ModBus" для связи на ModBus с удаленными устройствами. Все комплекты представляют собой дополнительные устройства, которые заказываются отдельно.

Промышленные котлы Sime ALU HE соответствуют основным требованиям следующих директив: регламент (ЕС) 2016/426, регламент (ЕС) № 813/2013 - 811/2013, директива 2014/35/UE (TPTC 004/2011) о низком напряжении, директива 2014/30/UE (TPTC 020/2011) об электромагнитной совместимости, директива по экологической совместимости 2009/125/CE, директивы 92/42/CEE о КПД.

Модельный ряд котлов Sime ALU HE

  • Sime ALU HE 80 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 83,8 кВт.
  • Sime ALU HE 116 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 122,0 кВт.
  • Sime ALU HE 160 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 168,2 кВт.
  • Sime ALU HE 200 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 208,6 кВт.
  • Sime ALU HE 240 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 251,8 кВт.
  • Sime ALU HE 280 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 295,3 кВт.

Основные характеристики котлов Sime ALU HE

  • 6 одноконтурных моделей для отопления мощностью от 83,8 до 295,3 кВт;
  • Диапазон модуляции 1:5;
  • Низкие потери давления;
  • Компактные размеры и небольшой вес;
  • Низкое расположение дымового отверстия;
  • Управление каскадом до 8 котлов в стандартной комплектации;
  • Контактный датчик температуры после компенсатора каскада;
  • Управление тремя отопительными контурами с разными температурами и с помощью дополнительного комплекта гелиосистемой с принудительной циркуляцией и двумя низкотемпературными зонами;
  • Возможность установки в системах с рабочим давлением до 6 бар.

ГВС

Производство ГВС возможно в том случае, если установкой предусмотрен контур ГВС с накопительным водонагревателем. Система ГВС может осуществляться как до, так и после гидравлического разъединителя.

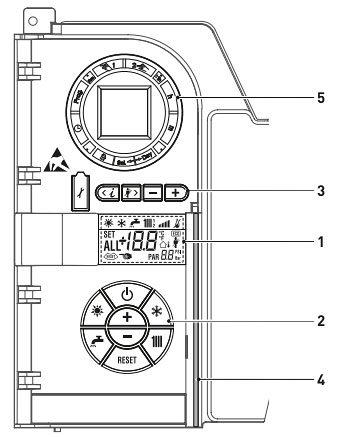

Панель управления котла Sime ALU HE

Панель управления котла Sime ALU HE

Компоненты панели управления котла Sime ALU HE

  1. Дисплей (изображение режима лето, изображение режима зима, изображение режима ГВС, изображение режима отопление, градуированная шкала мощности, изображение функционирования горелки и блокировки, изображение необходимости в сбросе, изображение функции "Трубочист", вторичные знаки, основные знаки, иконка наличия дополнительных источников).
  2. Команды (кнопка функции вкл./выкл., кнопка режима лето, кнопка режима зима, кнопка установки ГВС, кнопка установки системы отопления, кнопка сброс, кнопка увеличения, кнопка уменьшения).
  3. Кнопки, предназначенные для монтажника - доступ к параметрам INST и параметрам каскадной системы (соединение для ПК, кнопка информации, кнопка функции "Трубочист", кнопка уменьшения, кнопка увеличения).
  4. Световая штанга (голубая - функционирование, красная - неполадка функционирования).
  5. Часы программирующего устройства (опция).

Функции котлов Sime ALU HE

  • Функция защиты от замерзания, которая включается автоматически при снижении температуры воды в котле ниже значения, установленного в параметре "PAR 35", а также при снижении внешней температуры ниже значения, установленного в параметре "PAR 36";
  • Функция защиты от блокировки насоса и переключательного клапана, которая включается автоматически через каждые 24 часа простоя котла без запросов тепла;
  • Функция "Трубочист", длительность которой составляет 15 минут, которая упрощает задачу измерения параметров и КПД сгорания;
  • Функция защиты от легионеллы при использовании накопительного водонагревателя;
  • Автоматическая регулировка мощности розжига, а также минимальной и максимальной системы отопления. Управление мощностью осуществляется автоматически электронной платой для гарантии максимальной гибкости использования установок;
  • Функция утилизации. Если датчиком подачи определяется температура 90°C, вентилятор остается функционирующим до достижения 89°C;
  • Функция высыхания стяжки для поддерживания пола при заданном профиле температуры при помощи смесительного клапана;
  • Функция "коррекции значения внешнего датчика".

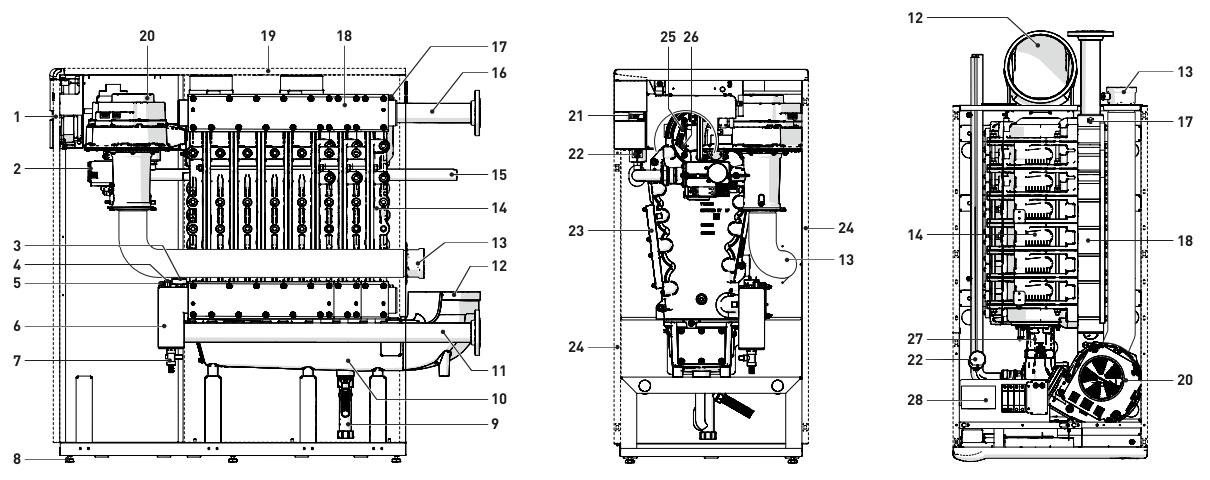

Конструкция котла Sime ALU HE

Конструкция котла Sime ALU HE

Компоненты котла Sime ALU HE

  1. Передняя панель.
  2. Газовый клапан.
  3. Преобразователь давления.
  4. Штуцер манометра.
  5. Датчик на возврате.
  6. Коллектор на возврате.
  7. Сливной кран котла.
  8. Ножка.
  9. Сифон слива конденсата.
  10. Сборочная емкость конденсата.
  11. Возврат котла.
  12. Штуцер дымоотвода.
  13. Воздухозабор.
  14. Корпус котла.
  15. Труба подачи газа.
  16. Подача котла.
  17. Зонд нагнетания.
  18. Коллектор подачи установки.
  19. Верхняя панель.
  20. Вентилятор.
  21. Блок управления.
  22. Реле минимального газового давления.
  23. Люки для проверки и очистки.
  24. Боковые панели.
  25. Блок электродов розжига.
  26. Электрод обнаружения пламени.
  27. Горелка.
  28. Клеммная колодка электрических соединений.

Основные элементы котлов Sime ALU HE

  • Алюминиевый корпус с низким содержанием воды и значительной обменной поверхностью для максимизации энергоэффективности и теплового КПД;
  • Горелка с микропламенем из нержавеющей стали с общим предварительным смешиванием, позволяющая достигнуть высоких параметров модуляции, стабильности горения и низкого уровня загрязняющих выбросов (Класс NOx = 6);
  • Вентилятор, работающий на переменной скорости, необходимый для модуляции и смешивания воздуха/газа;
  • Контур сгорания, который может быть типа "С" (герметичный) или "В" (открытый) в зависимости от помещения, в котором установлен котел, и конфигурации воздухозабора, предусмотренной при монтаже;
  • Панель управления/контроля, которая при оснащении внешним датчиком позволяет регулировать температуру подачи в зависимости от внешней температуры (функционирование с изменяемой температурой). Таким образом котел обеспечивает только тепло, необходимое для потребителя, избегая расхода энергии и уменьшая соответствующие затраты. В случае неисправностей или отказов отображаются специальные коды ошибки, содействующие работе Службы техобслуживания.

Технические характеристики котлов Sime ALU HE

Технические характеристики Sime ALU HE 80 Sime ALU HE 116 Sime ALU HE 160 Sime ALU HE 200 Sime ALU HE 240 Sime ALU HE 280
Основные характеристики
Топливо G20 / G31 G20 / G31 G20 / G31 G20 / G31 G20 G20
Номер PIN 1312CS6214 1312CS6214 1312CS6214 1312CS6214 1312CS6214 1312CS6214
Категория II2H3P II2H3P II2H3P II2H3P I2H I2H
Класс NOx (*) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч)
Эксплуатационные показатели в режиме отопления
Номинальная тепловая нагрузка (Qn max), кВт** 80 115,5 160 200 240 280
Минимальная тепловая нагрузка (Qn min) G20 / G31, кВт** 20 / 20 21 / 28,8 32 / 32 40 / 50 48 62
Номинальная полезная тепловая мощность (80-60°C) (Pn max), кВт 77,8 112,3 156,1 195,7 234,4 275,4
Номинальная полезная тепловая мощность (50-30°C) (Pn max), кВт 83,8 122 168,2 208,6 251,8 295,3
Минимальная полезная тепловая мощность G20 (80-60°C) (Pn min), кВт 19,2 20,1 30,6 37,8 46,5 60,4
Минимальная полезная тепловая мощность G20 (50-30°C) (Pn min), кВт 21,6 22,8 34,3 42,5 52 66,0
Минимальная полезная тепловая мощность G31 (80-60°C) (Pn min), кВт 19,2 27,5 30,6 47,2 - -
Минимальная полезная тепловая мощность G31 (50-30°C) (Pn min), кВт 21,6 31,2 34,3 53,1 - -
КПД
Максимальный КПД (80-60°C), % 97,3 97,2 97,5 97,8 97,7 98,3
Минимальный КПД (80-60°C), % 95,9 95,6 95,6 94,4 96,8 97,4
Максимальный КПД (50-30°C), % 104,7 105,6 105,1 104,3 104,9 105,4
Минимальный КПД (50-30°C), % 108,2 108,5 107,1 106,2 108,4 106,4
КПД при 30% нагрузки (40/80°C), % 108,2 108,1 108,1 108,0 108,1 108,3
Потери при остановке при 50°C, Вт 251 276 301 327 352 377
Электрические характеристики
Напряжение электропитания, В 230 230 230 230 230 230
Частота, Гц 50 50 50 50 50 50
Потребляемая электрическая мощность (Qn max), Вт 211 263 230 360 408 438
Потребляемая электрическая мощность (Qn min) 30%, Вт 41 25 24 50 52 165
Потребляемая электрическая мощность в резервном режиме, Вт 6 6 6 6 6 6
Класс электрической защиты, IP XOD XOD XOD XOD XOD XOD
Характеристики сгорания
Температура дымовых газов при макс./мин. тепловой нагрузке (80-60°C), °C 66 / 57 65,1 / 56 61,9 / 58,1 69,6 / 58,1 70,7 / 58,3 69,2 / 61,5
Температура дымовых газов при макс./мин. тепловой нагрузке (50-30°C), °C 51 / 32 46,4 / 30,4 52,3 / 34,5 50,6 / 31,0 50,2 / 30,3 49,6 / 35,9
Макс./мин. массовый расход дымовых газов, г/с 37,6 / 9,6 54,3 / 10,1 75,2 / 15,3 94,0 / 19,2 112,8 / 23 129,2 / 30
CO2 при макс./мин. нагрузке (G20), % 9,3 / 9,1 9,3 / 9,1 9,3 / 9,1 9,3 / 9,1 9,3 / 9,1 9,5 / 9,0
CO2 при макс./мин. нагрузке (G31), % 10,6 / 10,3 10,6 / 10,3 10,5 / 10,3 10,0 / 9,7 - -
Замеренный Nox, мг/кВтч 50 47 48 40 33 37
Сопла - газ
Расход газа при макс./мин. нагрузке (G20), м3/ч 8,28 / 2,08 12,08 / 2,21 17,01 / 3,38 21,16 / 4,23 25,39 / 5,08 29,6 / 6,55
Расход газа при макс. / мин. нагрузке (G31), кг/ч 6.25 / 1,55 8,98 / 2,19 12,41 / 3,14 15,55 / 3,8 - -
Давление подачи газа (G20/G31), мбар 20 / 37 20 / 37 20 / 37 20 / 37 20 20
Давление подачи газа (G20/G31), кПа 2 / 3,7 2 / 3,7 2 / 3,7 2 / 3,7 2 2
Показатели температуры / давления
Максимальная рабочая температура (T max), °C 85 85 85 85 85 85
Диапазон регулирования температуры в режиме отопления, °C 20÷80 20÷80 20÷80 20÷80 20÷80 20÷80
Мин./макс. рабочее давление, бар 0,8 / 6 0,8 / 6 0,8 / 6 0,8 / 6 0,8 / 6 0,8 / 6
Мин./макс. рабочее давление, кПа 80 / 600 80 / 600 80 / 600 80 / 600 80 / 600 80 / 600
Объем котловой воды, л 12,5 15,3 18,0 22,9 25,6 28,4
Потеря напора со стороны воды ∆T ном. (20°C), мбар 65 80 80 90 90 100
Макс. ∆T при мин./макс. мощности, °C 35 / 25 35 / 25 35 / 25 35 / 25 35 / 25 35 / 25
Расход воды ∆T 20°C, м3/ч 3,34 4,83 6,67 8,41 10,08 11,84
Расход воды ∆T 10°C, м3/ч 6,69 9,66 13,34 16,82 20,16 23,7
Общий остаточный напор (отвод + забор), Па 250 250 200 200 200 100
Вес
Вес, кг 140 160 180 210 227 245

* Класс NOx в соответствии с требованиями UNI EN 15502-1:2015.
** Тепловая нагрузка рассчитывается при использовании нижней теплотворной способности (Hi), G20 Hi - 9,45 кВт/м3 (15°C, 1013 мбар), G31 Hi - 12,87 кВт/кг (15°C, 1013 мбар).

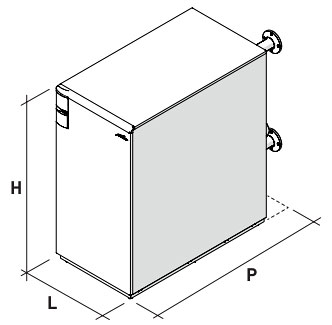

Габаритные размеры котлов Sime ALU HE

Размеры Sime ALU HE

Размеры и вес котлов Sime ALU HE

Размер Sime ALU HE 80 Sime ALU HE 116 Sime ALU HE 160 Sime ALU HE 200 Sime ALU HE 240 Sime ALU HE 280
L, мм
 600 600 600 600 600 600
P, мм
 1116 1116 1116 1317 1317 1317
H, мм
 1200 1200 1200 1200 1200 1200
Вес нетто, кг 140 160 180 210 227 245

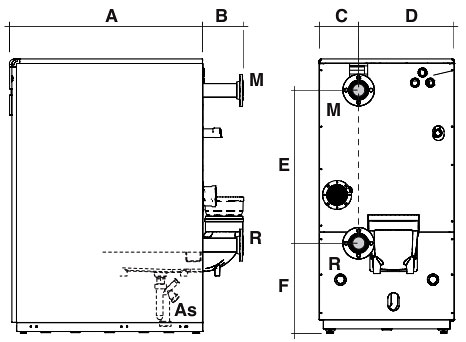

Гидравлические подключения котлов Sime ALU HE

Гидравлические подключения котлов Sime ALU HE

Размеры и подключения котлов Sime ALU HE

Размер Sime ALU HE 80 Sime ALU HE 116 Sime ALU HE 160 Sime ALU HE 200 Sime ALU HE 240 Sime ALU HE 280
A, мм
 838 838 838 1089 1089 1089
B, мм
 180 180 180 238 238 238
C, мм
 175,5 175,5 175,5 175,5 175,5 175,5
D, мм 424,5 424,5 424,5 424,5 424,5 424,5
Е, мм 678 678 678 678 678 678
F, мм 384 384 384 384 384 384
M - подача котла PN10
DN50		 PN10
DN50		 PN10
DN50		 PN10
DN50		 PN10
DN50		 PN10
DN50
R - возврат котла PN10
DN50		 PN10
DN50		 PN10
DN50		 PN10
DN50		 PN10
DN50		 PN10
DN50
As - соединение сифона Ø15 мм Ø15 мм Ø15 мм Ø15 мм Ø15 мм Ø15 мм

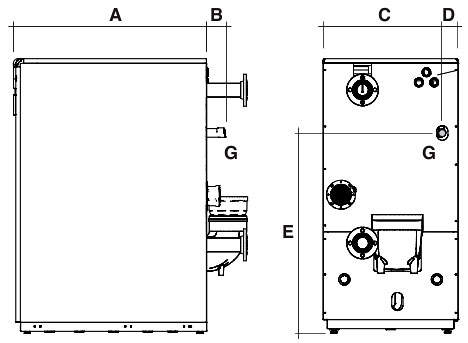

Питающий газ для котлов Sime ALU HE

Питающий газ котлов Sime ALU HE

Размеры для линии подачи газа котлов Sime ALU HE

Размер Sime ALU HE 80 Sime ALU HE 116 Sime ALU HE 160 Sime ALU HE 200 Sime ALU HE 240 Sime ALU HE 280
A, мм
 838 838 838 1089 1089 1089
B, мм
 85 85 85 158 158 158
C, мм
 529 529 529 524,5 524,5 524,5
D, мм 71 71 71 75,5 75,5 75,5
Е, мм 872 872 872 870,5 870,5 870,5
G - подача газа Ø 1" G Ø 1" G Ø 1" G Ø 1" G Ø 1" G Ø 1" G

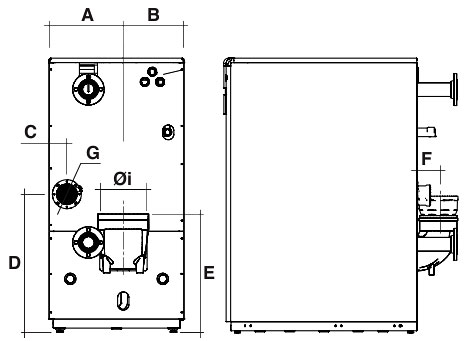

Системы отвода дымовых газов и забора воздуха для горения в котлах Sime ALU HE

Системы отвода дымовых газов и забора воздуха для горения

Размеры системы отвода дымовых газов и забора воздуха для горения

Размер Sime ALU HE 80 Sime ALU HE 116 Sime ALU HE 160 Sime ALU HE 200 Sime ALU HE 240 Sime ALU HE 280
A, мм
 330 330 330 330 330 330
B, мм
 270 270 270 270 270 270
C, мм
 80 80 80 80 80 80
D, мм 598 598 598 598 598 598
Е, мм 595 595 595 510 510 510
F, мм 93 93 93 118 118 118
G, мм 80 80 80 100 100 100
Øi - внутренний диаметр 160 160 160 200 200 200

Устройства контроля и безопасности котлов Sime ALU HE

  • предохранительный тепловой термостат 98°C с автоматическим восстановлением,
  • преобразователь давления воды установки,
  • датчик на нагнетании отопления,
  • датчик возврата,
  • зонд дыма,
  • реле давления воздуха,
  • реле давления сифона.

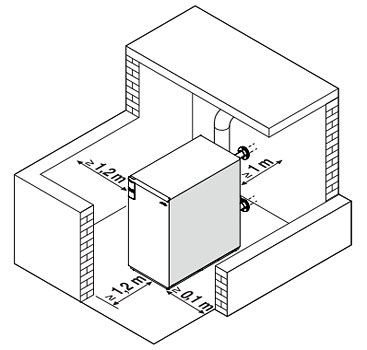

Расстояния для установки Sime ALU HE

Особенности монтажа котлов Sime ALU HE

  • Помещение, предназначенное для установки котла Sime ALU HE, должно соответствовать требованиям технических стандартов и действующего законодательства. Оно должно быть оснащено вентиляционными отверстиями, соразмеренными должным образом для установок "ТИПА B".
  • Монтаж и техническое обслуживание котла Sime ALU HE должны быть доверены только авторизованному установщику или квалифицированному персоналу, который обязан действовать согласно инструкциям, и по завершении работ выдать декларацию о соответствии техническим стандартам и законодательным требованиям, действующим в стране использования устройства.
