Промышленный конденсатный котел Sime Murelle Equipe ErP

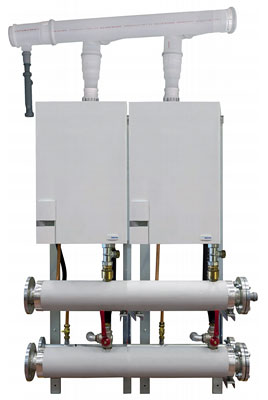

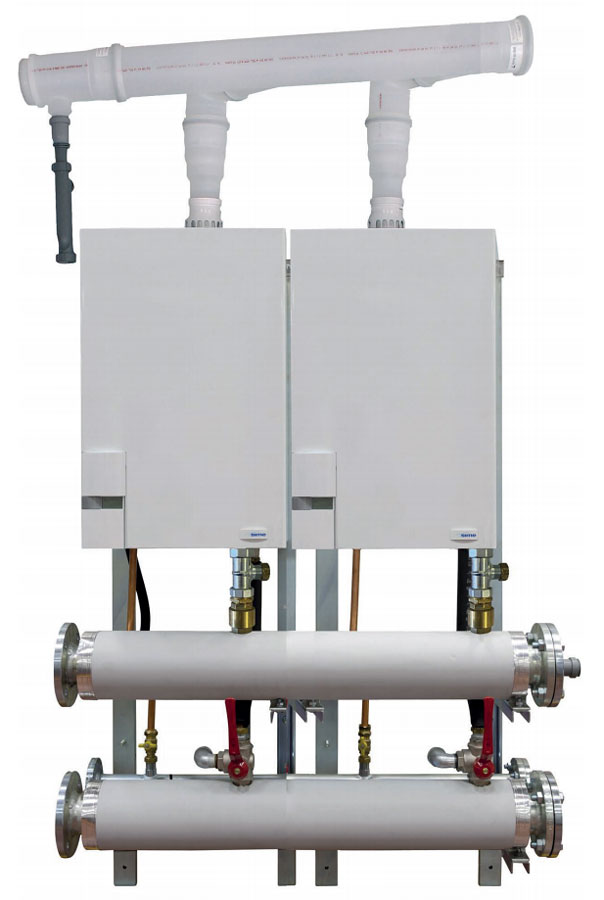

Промышленный котел Sime Murelle Equipe ErP

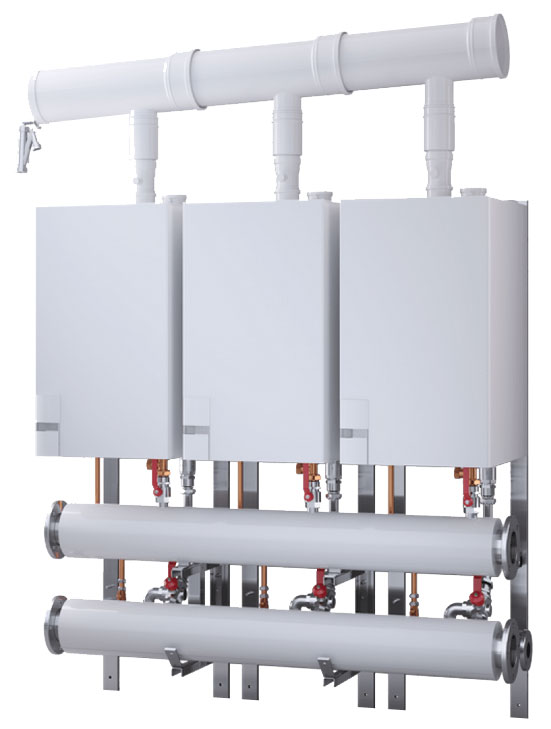

Sime Murelle Equipe ErP - это модульные конденсационные системы, которые состоят из нескольких конденсационных котлов с предварительным смешиванием, соединённых последовательно/каскадно независимо один от другого. Котлы оснащены коллекторами для гидравлического соединения и газа, коллектором удаления конденсата и коллекторами уходящих газов. Для обеспечения безопасности и надежности модульные конденсационные системы Sime Murelle Equipe ErP получили сертификацию INAIL.

Модульные системы Sime Murelle Equipe ErP создаются из слияния принципа конденсации и разделения мощности путем комбинирования генераторов мощностью 35, 50, 70 и 110 кВт, что позволяет достигать необходимого уровня мощности. Система Sime Murelle Equipe ErP сочетает в себе высокую гибкость каскадного регулирования, что обеспечивает работу в любых условиях с преимуществами конденсации и скользящей температуры.

Модульная система Sime Murelle Equipe ErP имеет небольшие габариты и небольшой вес, благодаря чему обеспечивается легкий и быстрый монтаж. При этом системы Sime Murelle Equipe ErP могут устанавливаться как в закрытом помещении, так и снаружи. Для установки в помещении система оснащена крепёжной рамой для монтажа котлов в ряд на стене, а для наружной установки котел комплектуется каркасом. Модульные системы, установленные за пределами помещения, могут быть защищены корпусом из оцинкованной и окрашенной стали с изоляцией, которая устойчива к атмосферным воздействиям и осадкам.

Sime Murelle Equipe ErP - это комплексное решение, которое состоит из целого ряда объективных преимуществ, главное из которых - увеличение максимальной мощности котельной при ограничении производительности отдельного агрегата. В плане экономической целесообразности решение использовать систему Sime Murelle Equipe ErP бесконкурентное, так как генерация тепла формируется исходя из учета локального потребительского запроса. Чем больше котлов будет использоваться в каскаде, тем меньше будет падение общей мощности в случае выхода из строя одного из агрегатов, что характеризует высокий уровень отказоустойчивости всего оборудования.

Промышленные конденсационные котлы Sime Murelle Equipe ErP имеют набор дополнительных опций. Например, в системе предусмотрен функционал мультизонального управления и управление гелиосистемой. Также возможна диспетчеризация по протоколу Modbus.

Sime Murelle Equipe ErP является полноценным самодостаточным и готовым к сборке проектом, который характеризуется экономической выгодой не только для конечного пользователя, но и для представительств строительно-подрядного и обслуживающего сегмента. Комплексные системы позволяют оптимизировать производственные издержки застройщиков, проектировочных, строительно-монтажных и обслуживающих организаций. Компактная схема Sime Murelle Equipe ErP - это полноценный котельный проект с заложенными типовыми характеристиками, расчётными величинами и функциональным набором. Лаконичный конструктор отлично вписывается как в пространства небольших крышных котельных, так и в более мощные котельные комплексы теплоцентралей.

Модельный ряд котлов Sime Murelle Equipe ErP

Sime Murelle Equipe 70 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 74,4 кВт.
Sime Murelle Equipe 100 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 102,4 кВт.
Sime Murelle Equipe 140 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 138,8 кВт.
Sime Murelle Equipe 150 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 153,6 кВт.
Sime Murelle Equipe 220 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 229,2 кВт.
Sime Murelle Equipe 280 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 294,3 кВт.
Sime Murelle Equipe 330 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 343,8 кВт.
Sime Murelle Equipe 370 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 392,4 кВт.
Sime Murelle Equipe 440 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 458,4 кВт.
Sime Murelle Equipe 550 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 573 кВт.
Sime Murelle Equipe 660 ErP - промышленный отопительный котел с закрытой камерой сгорания, мощность - 687,6 кВт.

Основные характеристики котлов Sime Murelle Equipe ErP

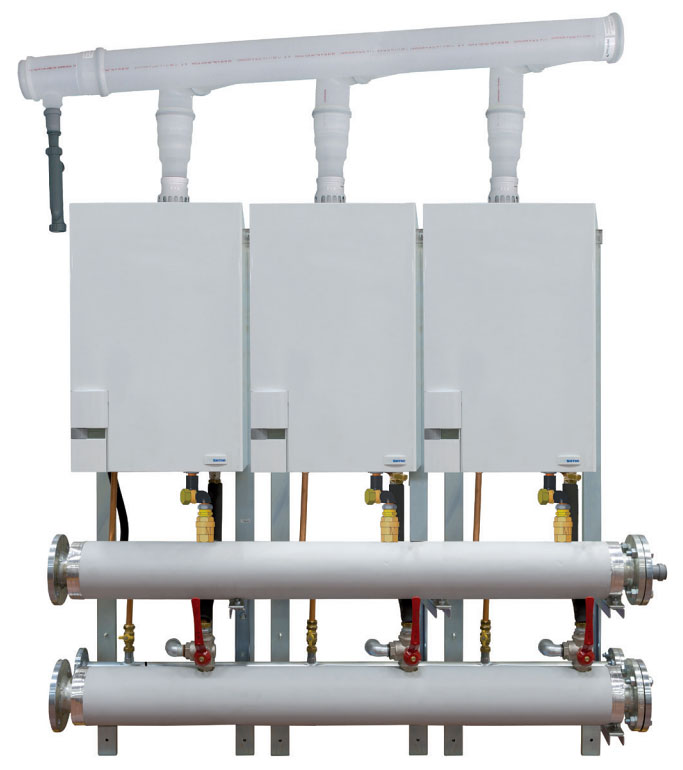

Модульная система с несколькими конденсационными котлами в каскаде;
11 моделей от 74,4 до 687,6 кВт;
Спиральный теплообменник изготовлен из нержавеющей стали;
Система включает: гидравлический коллектор, газовый коллектор, коллектор дымоотвода, электронную систему управления с каскадным датчиком температуры, монтажную раму;
Возможность производства воды для ГВС с помощью отдельного модуля или бака-водонагревателя во вторичном контуре гидравлического разделителя;
Модели от 220 до 660 могут устанавливаться в системах с рабочим давлением до 5 бар;
Комплект гидравлического разделителя и дополнительный комплект приборов безопасности INAIL;
Управление гелиосистемой с принудительной циркуляцией и отопительными контурами числом до трех, два из которых могут быть со смесителем (требуется дополнительный комплект);
Возможна передача данных по протоколу ModBus с добавлением карты RS-485;
Вход 0-10 В постоянного тока и релейный выход аварийной сигнализации.

Технические характеристики котлов Sime Murelle Equipe ErP

Техни- ческие характе- ристики	Sime Mure- lle Equipe 70 ErP	Sime Mure- lle Equipe 100 ErP	Sime Mure- lle Equipe 140 ErP	Sime Mure- lle Equipe 150 ErP	Sime Mure- lle Equipe 220 ErP	Sime Mure- lle Equipe 280 ErP	Sime Mure- lle Equipe 330 ErP	Sime Mure- lle Equipe 370 ErP	Sime Mure- lle Equipe 440 ErP	Sime Mure- lle Equipe 550 ErP	Sime Mure- lle Equipe 660 ErP
Номинальная тепловая мощность (80-60°C) (Pn max), кВт	67,6 (2x33,8)	93,6 (2x46,8)	126,8 (2x63,4)	140,4 (3x46,8)	212,6 (2x106,3)	271,5 (3x90,5)	318,9 (3x106,3)	362,0 (4x90,5)	425,2 (4x106,3)	531,5 (5x106,3)	637,8 (6x106,3)
Номинальная тепловая мощность (50-30°C) (Pn max), кВт	74,4 (2x37,2)	102,4 (2x51,2)	138,8 (2x69,4)	153,6 (3x51,2)	229,2 (2x114,6)	294,4 (4x98,1)	343,8 (3x114,6)	392,4 (4x98,1)	458,4 (4x114,6)	573,0 (5x114,6)	687,6 (6x114,6)
Пониженная тепловая мощность (80-60°C) (Pn max), кВт	3,2/5,5	9,3	13,6	9,3	21,1	21,1	21,1	21,1	21,1	21,1	21,1
Пониженная тепловая мощность (50-30°C) (Pn max), кВт	3,7/6,4	10,5	15,3	10,5	23,6	23,6	23,6	23,6	23,6	23,6	23,6
Номинальный расход тепла (Qn max - Qnw max), кВт*	69,6 (2x34,8)	96,0 (2x48,0)	130,0 (2x65,0)	144,0 (3x48,0)	216,0 (2x108,0)	277,5 (3x92,5)	324,0 (3x108,0)	370,0 (4x92,5)	432,0 (4x108,0)	540,0 (5x108,0)	648,0 (6x108,0)
Пониженный расход тепла (Qn min - Qnw min), кВт*	3,48 6,0	9,6	14,0	9,6	21,6	21,6	21,6	21,6	21,6	21,6	21,6
Мин./макс. полезная производи- тельность (80-60°C), %	92,0 97,2	96,9 97,5	97,0 97,5	96,9 97,5	97,7 98,4	97,7 97,8	97,7 98,4	97,7 97,8	97,7 98,4	97,7 98,4	97,7 98,4
Мин./макс. полезная производи- тельность (50-30°C), %	106,3 106,8	109,0 106,7	109,1 106,7	109,0 106,7	109,1 106,1	109,1 106,1	109,1 106,1	109,1 106,1	109,1 106,1	109,1 106,1	109,1 106,1
Полезная производи- тельность с 30% нагрузки (40-30°C), %	108,6	108,6	108,3	108,5	108,1	108,1	108,1	108,1	108,1	108,1	108,1
Потери при остановке при 50°C, Вт	216 (2x108)	352	172	528	548	821	821	1095	1095	1369	1640
Модель котла	Sime Murelle HE 35 R ErP, №2	Sime Murelle HE 50 R ErP, №2	Sime Murelle HE 70 R ErP, №2	Sime Murelle HE 50 R ErP, №3	Sime Murelle HE 110 R ErP, №2	Sime Murelle HE 92,5 R ErP, №3	Sime Murelle HE 110 R ErP, №3	Sime Murelle HE 92,5 R ErP, №4	Sime Murelle HE 110 R ErP, №4	Sime Murelle HE 110 R ErP, №5	Sime Murelle HE 110 R ErP, №6
Напряжение электропитания, В-Гц	230-50	230-50	230-50	230-50	230-50	230-50	230-50	230-50	230-50	230-50	230-50
Поглощаемая электрическая мощность (Qn max), Вт	216 (2x108)	282 (2x141)	374 (2x187)	423 (3x141)	516 (2x258)	735 (3x245)	774 (3x258)	780 (4x245)	1032 (4x258)	1290 (5x258)	1548 (6x258)
Поглощаемая электрическая мощность (Qn min), Вт	70	93	56	98	134	138	138	142	142	146	150
Поглощаемая электрическая мощность, циркуля- ционный насос, Вт	90 (2 x 45)	150 (2x75)	178 (2x89)	225 (3x75)	260 (2x130)	390 (3x130)	390 (3x130)	520 (4x130)	520 (4x130)	650 (5x130)	780 (6x130)
Степень электрической защиты, IP	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D
Диапазон регулировки нагрева отдельного модуля, °C	20/80	20/80	20/80	20/80	20/80	20/80	20/80	20/80	20/80	20/80	20/80
Содержание воды в модулях, л	10,8	25,5	27,7	43,7	36,3	55,9	55,9	72,6	72,6	92,2	117,6
Максимальное рабочее давление, бар (кПа)	3,5	3,5 (343)	3,5 (343)	3,5 (343)	5 (490)	5	5 (490)	5	5 (490)	5 (490)	5
Максимальная рабочая температура (T max), °C	85	85	85	85	85	85	85	85	85	85	85
Температура дымов при макс. расходе (80-60°C), °C	70	85	87	85	86,2	72,1	86,2	72,1	86,2	86,2	86,2
Температура дымов при мин. расходе (80-60°C), °C	60	70	74	70	74,6	58,4	74,6	58,4	74,6	74,6	74,6
Температура дымов при макс. расходе (50-30°C), °C	40	52	55	52	61,6	51,3	61,6	51,3	61,6	61,6	61,6
Температура дымов при мин. расходе (50-30°C), °C	33	45	48	45	49,2	35,1	49,2	35,1	49,2	49,2	49,2
Мин./макс. расход дымов, г/с	1,7 32,8	4,2 44,4	4,4 44,4	4,2 66,7	10,3 103,3	10,3 132,9	10,3 155,0	10,3 177,2	10,3 206,7	10,3 258,3	10,3 310,0
CO₂ при мин./макс. расходе (G20), %	8,4 9,3	9,0 9,3	9,0 9,0	9,0 9,3	9,0 9,0	9,0 9,0	9,0 9,0	9,0 9,0	9,0 9,0	9,0 9,0	9,0 9,0
CO₂ при мин./макс. расходе (G31), %	10,0 10,2	10,0 10,3	10,0 10,2	10,0 10,3	10,2 10,2	10,2 10,2	10,2 10,2	10,2 10,2	10,2 10,2	10,2 10,2	10,2 10,2
NOx (EN 15502- 1:2015), мг/кВтч	26	20	26,5	20	22	22	22	22	22	22	22
Потери дыма с включенной горелкой, %	2,2	2,1	2,1	2,1	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Потери дыма в окружающую среду с включенной горелкой, %	0,2	0,3	0,3	0,3	0,2	0,2	0,2	0,2	0,2	0,2	0,2
Макс. давление на выходе коллектора дымов, Па	180	160	148	160	375	375	375	375	375	375	375
Макс. независимое выходное давление дыма, Па		-	160	-	428	428	428	428	428	428	428
Категория	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P	II2H3P
Класс NOx (EN15502- 1:2015)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)
Количество главных газовых сопел отдельного модуля, №	2	1	-	1	1	1	1	1	1	1	1
Диаметр сопел G20, ø мм	3,5/4,0	8,0	-	8,0	17,2	17,2	17,2	17,2	17,2	17,2	17,2
Диаметр сопел G31, ø мм	2,8/3,0	5,5	-	5,5	9,8	9,8	9,8	9,8	9,8	9,8	9,8
Максимальное потребление G20 при макс./мин. мощности, ст.м³/ч	7,36 (2x3,68)	10,30 (2x5,15)	13,56 (2x6,78)	15,45 (3x5,15)	22,84 (2x11,42)	29,34 (3 x 9,78)	34,26 (3x11,42)	39,12 (4 x 9,78)	45,68 (4x11,42)	57,10 (5x11,42)	68,52 (6x11,42)
Минимальное потребление G20 при макс./мин. мощности, ст.м³/ч	0,39	1,01	1,43	1,01	2,28	2,28	2,28	2,28	2,28	2,28	2,28
Максимальное потребление G31 при макс./мин. мощности, кг/ч	5,40 (2x2,70)	7,46 (2x3,73)	5,3 (2x2,65)	11,19 (3x3,73)	16,76 (2x8,38)	21,54 (3x7,18)	25,14 (3x8,38)	28,72 (4x7,18)	33,52 (4x8,38)	41,90 (5x8,38)	50,28 (6x8,38)
Минимальное потребление G31 при макс./мин. мощности, кг/ч	0,46	0,75	0,57	0,75	1,68	1,68	1,68	1,68	1,68	1,68	1,68
Давление газового питания G20, мбар (кПа)	20	20 (1,96)	20 (1,96)	20 (1,96)	20	20	20	20	20	20	20
Давление газового питания G31 (пропан), мбар (кПа)	37	37 (3,63)	37 (3,63)	37 (3,63)	37	7	37	37	37	37	37

* Тепловая нагрузка рассчитывается при использовании нижней теплотворной способности (Hi).

Размеры и соединения котлов Sime Murelle Equipe ErP

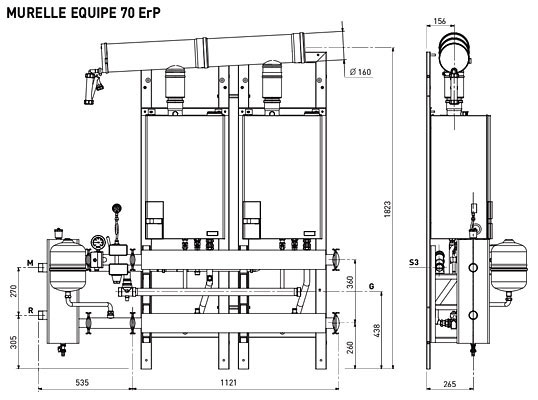

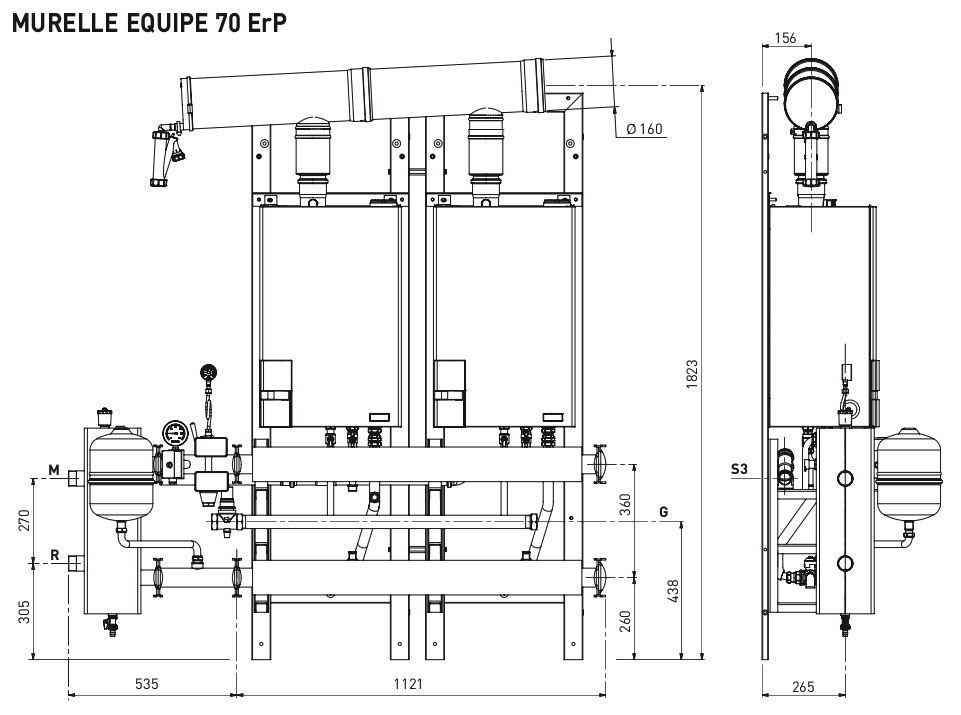

Размеры котлов Sime Murelle Equipe 70 ErP

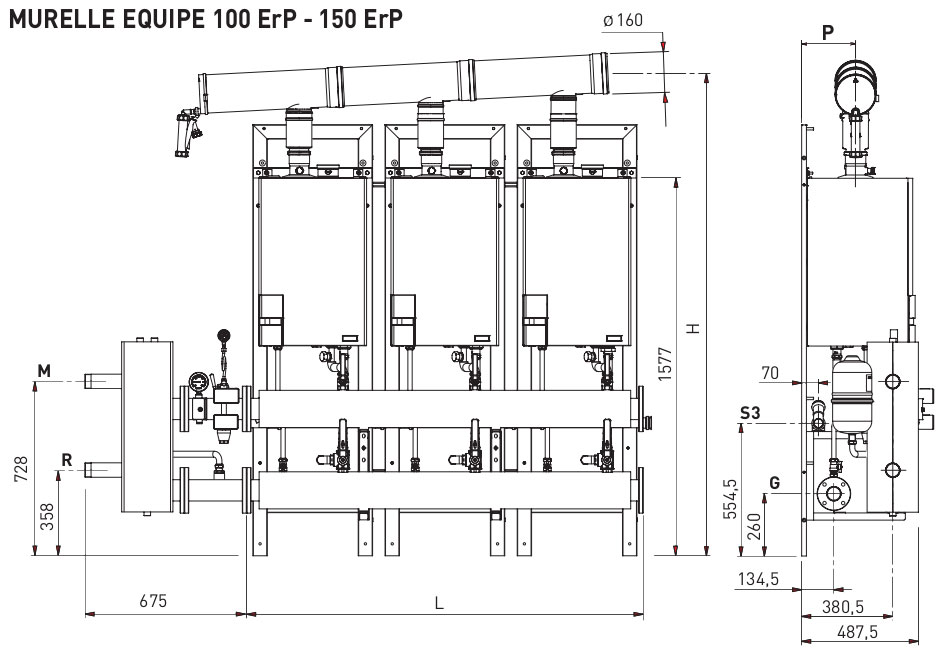

Размеры котлов Sime Murelle Equipe 100-150 ErP

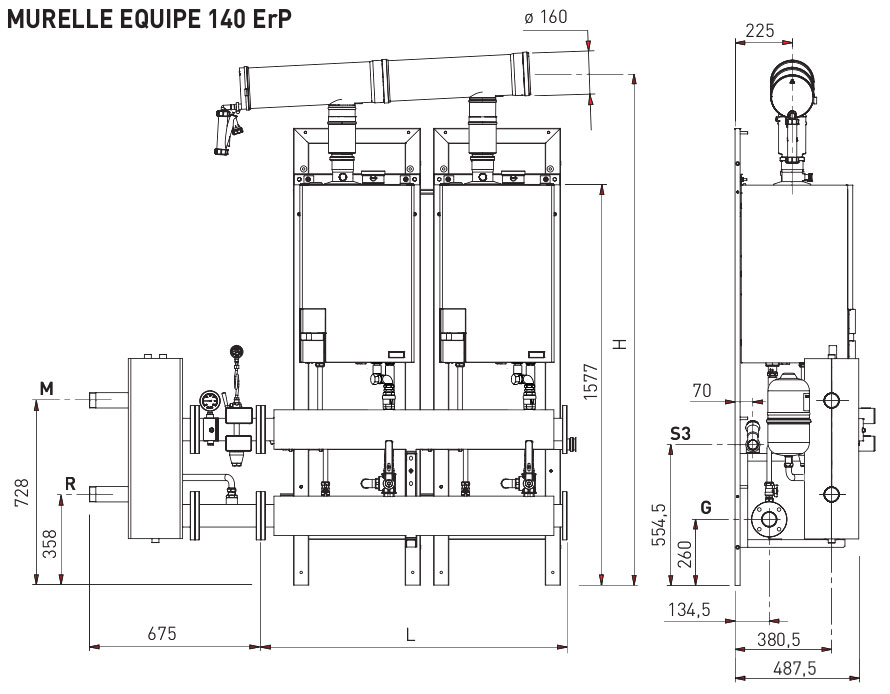

Размеры котлов Sime Murelle Equipe 140 ErP

Размеры и соединения котлов Sime Murelle Equipe 70-150 ErP

Размеры	Sime Murelle Equipe 70 ErP	Sime Murelle Equipe 100 ErP	Sime Murelle Equipe 140 ErP	Sime Murelle Equipe 150 ErP
R - возврат системы	1 1/2"	2"	2"	2"
M - доставка системы	1 1/2"	2"	2"	2"
G - газовое подключение	1 1/4"	Фланец PN6 - DN 50	Фланец PN6 - DN 50	Фланец PN6 - DN 50
S3 - слив конденсата	ø 40	ø 40	ø 40	ø 40
L, мм	-	1104	1104	1656
H, мм	-	1984	1984	2013
P, мм	-	225	175	225

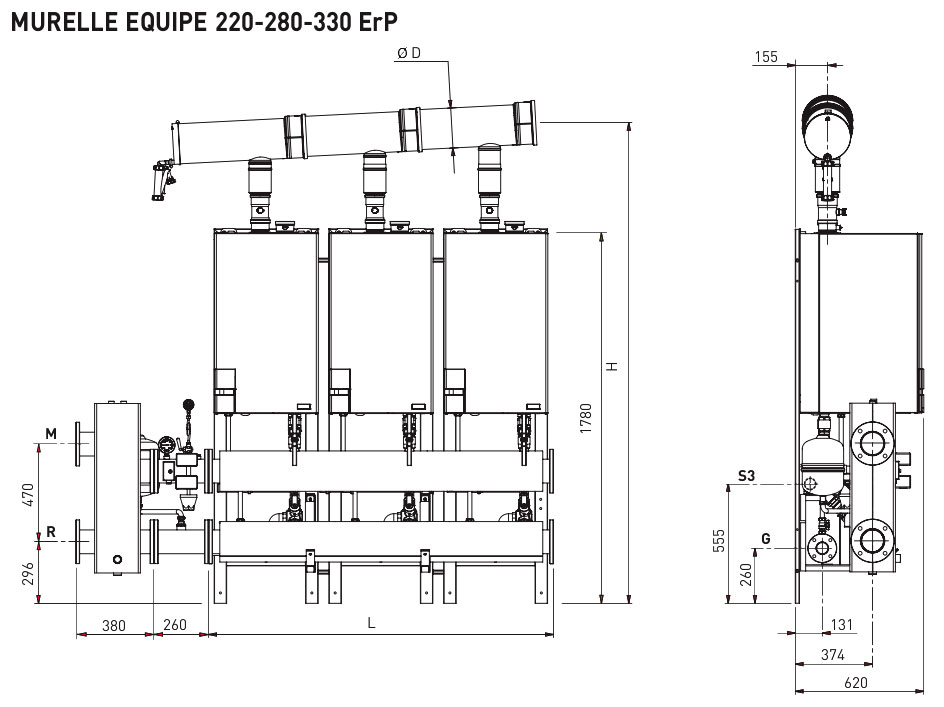

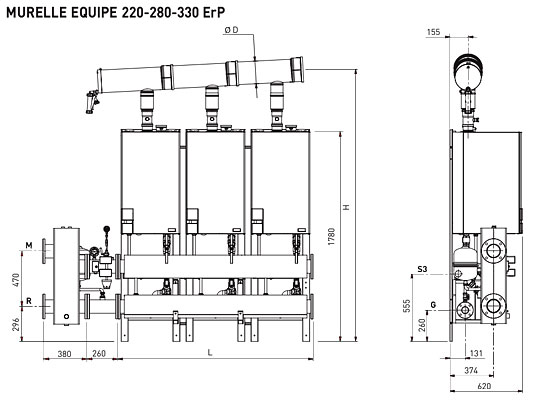

Размеры котлов Sime Murelle Equipe 220-330 ErP

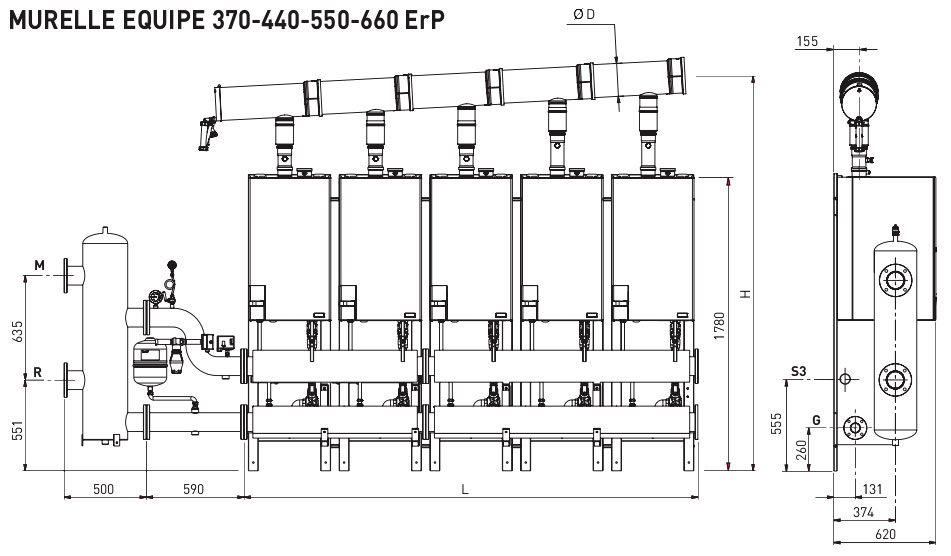

Размеры котлов Sime Murelle Equipe 370-660 ErP

Размеры и соединения котлов Sime Murelle Equipe 220-660 ErP

Размеры	Sime Murelle Equipe 220 ErP	Sime Murelle Equipe 280 ErP	Sime Murelle Equipe 330 ErP	Sime Murelle Equipe 370 ErP	Sime Murelle Equipe 440 ErP	Sime Murelle Equipe 550 ErP	Sime Murelle Equipe 660 ErP
R - возврат системы	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100
M - доставка системы	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100	Фланец PN6 - DN 100
G - газовое подключение	Фланец PN6 - DN 50	Фланец PN6 - DN 50	Фланец PN6 - DN 50	Фланец PN6 - DN 50	Фланец PN6 - DN 50	Фланец PN6 - DN 50	Фланец PN6 - DN 50
S3 - слив конденсата	ø 40	ø 40	ø 40	ø 40	ø 40	ø 40	ø 40
L, мм	1104	1656	1656	2208	2208	2760	3314
H, мм	2292	2326	2326	2360	2360	2394	2428
D, мм	200	200	200	200	200	200	250

Средства безопасности котлов Sime Murelle Equipe ErP

электронная плата с микропроцессором,
электронная модуляция пламени,
автоматическое зажигание ионизации пламени,
функция принудительного дымоудаления,
антифриз система состоит из нагревательного зонда,
наличие водяных и газовых коллекторов,
обратные клапаны,
коллектор слива конденсата,
теплообменник из нержавеющей стали,
дымоотводящие коллекторы для внутренней установки,
премиксная горелка с низким NOx,
циркуляционный насос с воздухоотводчиком,
циркуляционный насос с инвертором высокой эффективности,
фланцы циркуляционного насоса,
вентилятор дымоудаления,
газовый клапан с двойным модулятором,
датчик уличной температуры,
диагностика ошибок с помощью ЖК-дисплея,
сбросной клапан,
предельный термостат безопасности,
предельный термостат дымоудаления,
предохранительный клапан 3,5 бар (5 бар для версий с 100 кВт) для единичной мощности.

Опции котлов Sime Murelle Equipe ErP

комплект безопасности INAIL,
гидравлическая стрелка,
плата управления отдельным контуром,
комплект электроподогревателей для уличной установки.

Особенности монтажа котлов Sime Murelle Equipe ErP

Помещение, в котором устанавливается котёл Sime Murelle Equipe ErP, должно быть соответствующего размера и отвечать требованиям действующих стандартов. Также необходимо обеспечить воздухообмен в помещении, поэтому следует выполнить вентиляционные отверстия на наружной стене помещения, общая площадь которых должна быть рассчитана в соответствии с нормативными требованиями и быть не менее 3000 см², а в случае газа плотностью свыше 0,8 - не менее 5000 см².
