Напольный газовый котел Sime RX E

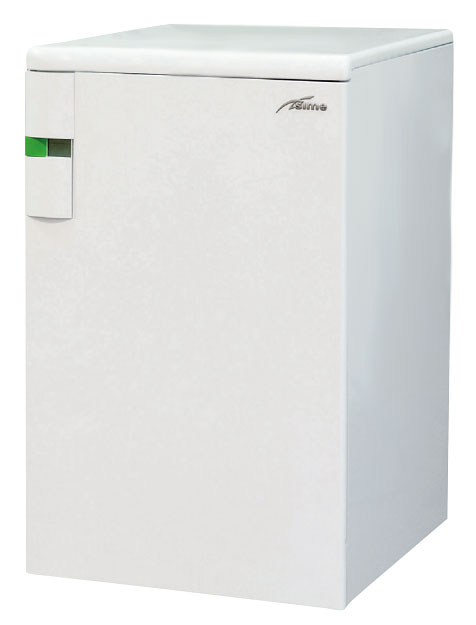

Котел Sime RX E

Sime RX E - это линейка одноконтурных напольных газовых котлов стандартного класса с открытой камерой сгорания производства компании Sime. Котлы данной модели отличаются высоким классом эффективности и долгим гарантированным сроком эксплуатации. Котлы Sime серии RX E предназначены для эффективного отопления помещений различного назначения.

Отопительные котлы Sime серии RX E имеют чугунный теплообменник и отличаются простым и комфортным обслуживанием. Передовая конструкция котлов Sime RX E имеет лаконичное и очень надежное исполнение из качественных материалов, а технологичная система управления отвечает за их надежность и высокоточную работу.

Чугунные котлы отопления RX E с естественной тягой могут работать на природном газе (G20), бутане (G30) или пропане (G31). Котлы Sime серии RX E соответствуют основным требованиям следующих директив: 92/42/CEE о КПД, 2009/142/CE о газе, 2014/30/UE об электромагнитной совместимости, 2014/35/UE о низком напряжении.

Модельный ряд котлов Sime RX E

  • Sime RX 19 E - напольный газовый отопительный котел с открытой камерой сгорания, мощность котла - 22,4 кВт.
  • Sime RX 26 E - напольный газовый отопительный котел с открытой камерой сгорания, мощность котла - 30,5 кВт.
  • Sime RX 37 E - напольный газовый отопительный котел с открытой камерой сгорания, мощность котла - 39,8 кВт.
  • Sime RX 48 E - напольный газовый отопительный котел с открытой камерой сгорания, мощность котла - 48,8 кВт.
  • Sime RX 55 E - напольный газовый отопительный котел с открытой камерой сгорания, мощность котла - 60,7 кВт.

Особенности котлов Sime RX E

  • Модуляционная горелка.
  • Дисплей.
  • Погодозависимая автоматика.
  • Открытая камера сгорания (RX).
  • Манометр и термометр расположены на лицевой панели.
  • Теплообменник изготовлен из эвтектического чугуна с высокими теплоаккумулирующими свойствами.
  • Атмосферная одноступенчатая горелка "Multigas" изготовлена из нержавеющей стали.
  • Высокая эффективность благодаря высокому качеству чугунного теплообменника и усовершенствованной изоляции корпуса котла.
  • Электрический розжиг с системой контроля горения на базе ионизационного электрода.
  • Индикация сбоев в работе горелки.
  • Аварийные термостаты дымоудаления и максимальной температуры котла вынесены на лицевую панель.
  • Защитная крышка узлов управления.
  • Предусмотрено подключение комнатного термостата.
  • Возможность эксплуатации как на сжиженном, так и на природном газе (при условии использования специального комплекта).
  • Возможность установки погодозависимой автоматики (опция).
  • Возможность объединения в каскадную систему при помощи электронного блока Honeywell (опция).
  • Возможность подключения внешнего накопительного бойлера.
  • Котел поставляется в сборе, в деревянной обрешетке.

Конструкция котла Sime RX E

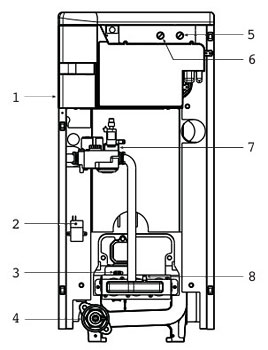

Компоненты котла Sime RX E

Элементы котла Sime RX E

  1. Панель управления.
  2. Трансформатор розжига.
  3. Сенсорный электрод.
  4. Спускной кран.
  5. Дымовой термостат.
  6. Термостат безопасности.
  7. Газовый клапан.
  8. Давление на выходе.





Панель управления котла Sime RX E

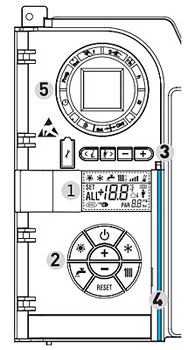

Панель управления котла Sime RX E

Компоненты панели управления котла Sime RX E

  1. Описание изображений дисплея (изображение режима лето, изображение режима зима, изображение режима сантехническая вода, изображение режима отопление, градуированная шкала мощности, изображение функционирования горелки и блокировки, изображение необходимости в сбросе, изображение функции чистки труб, вторичные цифры, главные цифры).
  2. Описание команд (кнопка функции вкл./выкл., кнопка режима лето, кнопка режима зима, кнопка настройка сантехнической воды, кнопка настройка отопления, кнопка сброс, кнопка увеличение и уменьшение).
  3. Кнопки, предназначенные для установщика (соединение для ПК, кнопка информации, кнопка функции чистки труб, кнопка уменьшения, кнопка увеличения).
  4. Световая строка.
  5. Часовое программирующее устройство.

Технические характеристики котлов Sime RX E

Технические характеристики Sime RX 19 E Sime RX 26 E Sime RX 37 E Sime RX 48 E Sime RX 55 E
Тепловая мощность, кВт 22,4 30,5 39,8 48,8 60,7
Минимальная тепловая мощность, кВт 14,6 20,5 25,8 31,6 41,0
Производительность по теплу, кВт 25,0 34,8 44,8 55,0 69,2
№ элементов 3 4 5 6 7
Водосодержание, л 10 13 16 19 22
Напряжение питания, V/Hz 230/50 230/50 230/50 230/50 230/50
Потребление электроэнергии, W 18 18 18 18 16
Степень защиты, IP 20 20 20 20 20
Максимально допустимое давление, бар 4 4 4 4 4
Максимально допустимая температура, °C 85 85 85 85 85
Температура дыма минимальная-максимальная, °C 114-129 116-133 102-123 116-142 131-154
Дебит дыма минимальный-максимальный, g/s 22,8-23,5 34,3-40,6 40,9-44,8 50,2-51,3 51,1-59,0
Класс эмиссии NOx 2 3 2 2 2
Потери от остановки при 50°C (EN 15502), W 295 315 448 528 582
Категория II2H3+ II2H3+ II2H3+ II2H3+ II2H3+
Тип B11BS B11BS B11BS B11BS B11BS
Вес, кг 101 126 150 176 202
Количество газовых сопел, № 2 2 3 3 3
Диаметр газовых сопел, метан, ø мм 3,20 3,60 3,50 3,90 4,05
Диаметр газовых сопел, G30/G31, ø мм 1,80 2,10 1,95 2,10 2,40
Расход газа минимальный-максимальный, метан, м3/час* 1,72-2,64 2,37-3,68 3,10-4,74 3,81-5,82 4,86-7,32
Расход газа минимальный-максимальный, бутан (G30), кг/час* 1,28-1,97 1,76-2,74 2,31-3,53 2,83-4,33 3,62-5,45
Расход газа минимальный-максимальный, пропан (G31), кг/час* 1,25-1,94 1,74-2,70 2,27-3,47 2,79-4,27 3,52-5,37
Давление горелок минимальное-максимальное, метан, мбар 4,0-9,2 4,3-9,8 4,0-9,2 4,0-9,1 5,5-11,5
Давление горелок минимальное-максимальное, бутан (G30), мбар 10,2-28,0 11,8-28,0 11,5-28,0 13,1-28,0 12,5-28,0
Давление горелок минимальное-максимальное, пропан (G31), мбар 12,7-35,0 14,9-35,0 14,6-35,0 16,6-35,0 15,8-35,0
Давление при подаче газа метан, мбар 20 20 20 20 20
Давление при подаче газа бутан (G30), мбар 29 29 29 29 29
Давление при подаче газа пропан (G31), мбар 37 37 37 37 37

* Объем расходуемого газа указан для теплотехнических параметров при стандартных атмосферных условиях 15°С - 1013 мбар.

Размеры и гидравлические подключения котлов Sime RX E

Размеры и гидравлические подключения котлов Sime RX 19-26 E

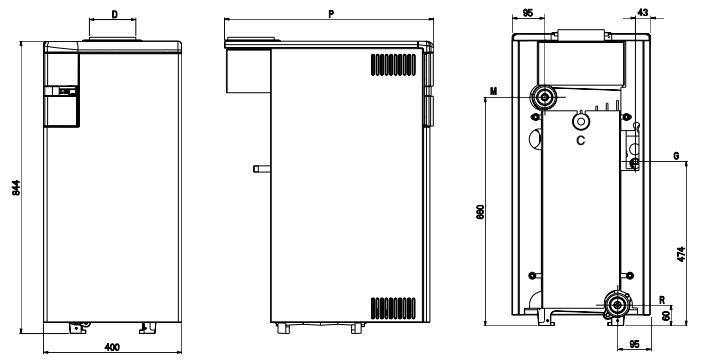

Размеры Sime RX 19-26 E

Размеры котлов Sime RX 19-26 E

Размеры Sime RX 19 E Sime RX 26 E
P, мм
 605 730
D, мм Ø130 Ø150

Подключения котлов Sime RX 19-26 E

Соединения Подключение Диаметр
M Подача под давлением в системе Rp 1 1/2"
R Обратный ход системы Rp 1 1/2"
G Подача газа R 1/2"
C Заполнение системы Rp 1/2"

Размеры и гидравлические подключения котлов Sime RX 37-55 E

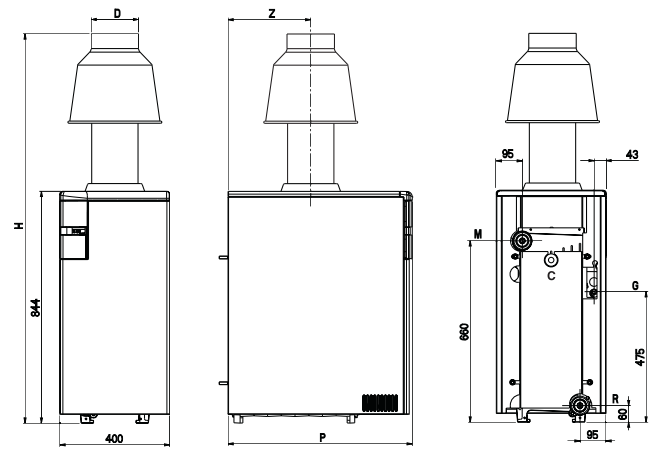

Размеры Sime RX 37-55 E

Размеры котлов Sime RX 37-55 E

Размеры Sime RX 37 E Sime RX 48 E Sime RX 55 E
P, мм
 670 770 870
H, мм 1435 1435 1675
D, мм Ø 180 Ø 180 Ø 200
Z, мм 245 295 345

Подключения котлов Sime RX 37-55 E

Соединения Подключение Диаметр
M Подача под давлением в системе Rp 1 1/2"
R Обратный ход системы Rp 1 1/4"
G Подача газа (RX 37-48 E)
Подача газа (RX 55 E)		 R 1/2"
R 3/4"
C Заполнение системы Rp 1/2"

Средства безопасности котлов Sime RX E

  • Аварийные термостаты дымоудаления и максимальной температуры котла вынесены на лицевую панель;
  • Защитная крышка узлов управления.

Устройство противодымовой защиты

Устройство противодымовой защиты - это защитное устройство на случай оттока дыма в помещение в результате выхода из строя или частичной закупорки дымохода. Контрольное устройство срабатывает, блокируя функционирование газовой заслонки, если происходит непрерывный выброс дыма в помещение и в таком количестве, что он становится опасен.

Особенности монтажа котлов Sime RX E

Установка котла Sime RX E должна быть стационарной и осуществляться исключительно специализированным и квалифицированным персоналом в соответствии с Законом 46/90 и с соблюдением всех инструкций и предписаний, изложенных в данном руководстве. Кроме того, должны быть соблюдены все правила противопожарной безопасности и инструкции газовщиков, как это предписывают Закон 10/91 относительно Уставов Коммун и директива DРR 412/93.

Инструкции и документация котлов Sime RX E

Сертификат соответствия №0183813 (*.pdf 4,94 Mb)

Сертификат соответствия №0119296 (*.pdf 722 Kb)

Инструкция по установке и эксплуатации котла Sime RX E (*.pdf 36,0 Mb)
