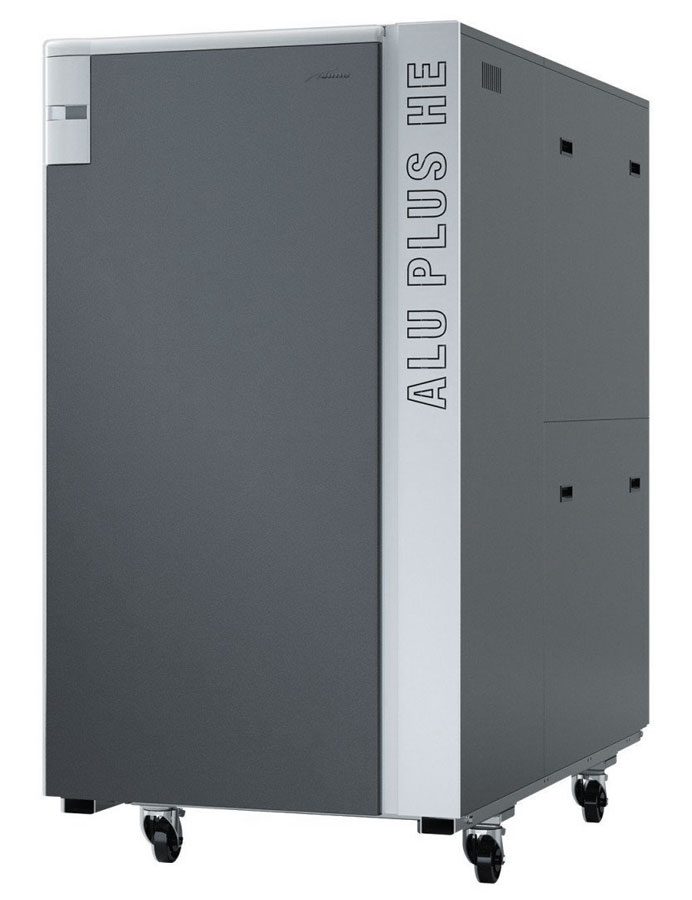

Промышленный конденсатный котел Sime ALU Plus HE

Промышленный котел Sime ALU Plus HE

Sime ALU Plus HE - промышленный конденсационный котел, разработанный компанией Sime для обогрева помещений больших площадей и производства ГВС, если на установке предусмотрен накопительный водонагреватель. При проектировании котлов были использованы различные решения для достижения постоянного оптимального смешивания воздуха/газа, увеличения бесшумности и снижения тепловых потерь.

Теплообменник Sime ALU Plus HE состоит из предварительно собранных элементов, которые изготовлены из надежного материала с высокой теплопроводностью - алюминиевого сплава и кремния. Тело Sime ALU Plus HE оснащено закрытой камерой сгорания с полностью водяным охлаждением и соединено с одной горелкой и вентилятором.

Котлы Sime ALU Plus HE могут устанавливаться как по отдельности, так и в каскадной системе, образованной из двух-восьми устройств одинаковой тепловой мощности. При установке котлов в каскадной системе их связь должна осуществляться только с котлом Master, интерпретируя таким образом каскадную систему как единый тепловой генератор: мощность каскадной системы = мощность котла х количество установленных котлов.

Котлы Sime ALU Plus HE могут соединяться с контролями 0-10 В постоянного тока, со вспомогательным датчиком и удаленными командами Sime Home или Sime Home Plus. Установка дополнительных "комплектов смешанной системы" позволяет управлять прямыми установками, прямыми и двумя смешанными установками или двумя группами смешанных, соединенных параллельно установок. Кроме того, можно установить солнечную систему при использовании "комплекта для солнечной системы" и "интерфейса ModBus" для связи на ModBus с удаленными устройствами. Все комплекты представляют собой дополнительные устройства, которые заказываются отдельно.

Промышленные котлы Sime ALU Plus HE соответствуют основным требованиям следующих директив: регламент (ЕС) 2016/426, регламент (ЕС) № 813/2013 - 811/2013, директива 2014/35/UE (TPTC 004/2011) о низком напряжении, директива 2014/30/UE (TPTC 020/2011) об электромагнитной совместимости, директива по экологической совместимости 2009/125/CE, директивы 92/42/CEE о КПД.

Модельный ряд котлов Sime ALU Plus HE

  • Sime ALU Plus HE 360 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 378 кВт.
  • Sime ALU Plus HE 720 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 756 кВт.
  • Sime ALU Plus HE 1100 - промышленный отопительный котел с закрытой камерой сгорания, мощность - 1053 кВт.

Основные характеристики котлов Sime ALU Plus HE

  • 3 одноконтурных моделей для отопления мощностью от 378 до 1053 кВт;
  • Диапазон модуляции 1:5;
  • Низкие потери давления;
  • Компактные размеры и небольшой вес;
  • Низкое сопротивление потока;
  • Может быть установлена в системах с рабочим давлением до 6 бар;
  • Котел оборудован колесами для удобства перемещения;
  • Дымоотвод расположен в нижней части котла;
  • Управление каскадом до 8 котлов в стандартной комплектации;
  • Контактный датчик температуры после компенсатора каскада (гидравлический компенсатор - опционально);
  • Управление тремя отопительными контурами с разными температурами и с использованием опционального комплекта, солнечной установкой с принудительной циркуляцией и двумя зонами низкой температуры.

ГВС

Производство ГВС возможно в том случае, если установкой предусмотрен контур ГВС с накопительным водонагревателем. Система ГВС может осуществляться как до, так и после гидравлического разъединителя.

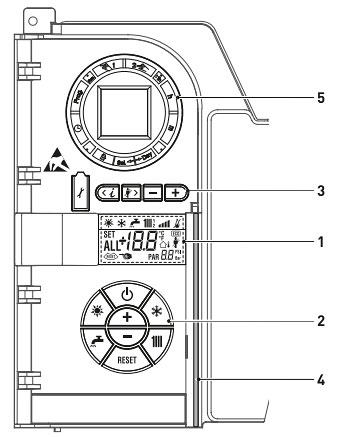

Панель управления котла Sime ALU Plus HE

Панель управления котла Sime ALU HE

Компоненты панели управления котла Sime ALU Plus HE

  1. Дисплей (изображение режима лето, изображение режима зима, изображение режима ГВС, изображение режима отопление, градуированная шкала мощности, изображение функционирования горелки и блокировки, изображение необходимости в сбросе, изображение функции "Трубочист", вторичные знаки, основные знаки, иконка наличия дополнительных источников).
  2. Команды (кнопка функции вкл./выкл., кнопка режима лето, кнопка режима зима, кнопка установки ГВС, кнопка установки системы отопления, кнопка сброс, кнопка увеличения, кнопка уменьшения).
  3. Кнопки, предназначенные для монтажника - доступ к параметрам INST и параметрам каскадной системы (соединение для ПК, кнопка информации, кнопка функции "Трубочист", кнопка уменьшения, кнопка увеличения).
  4. Световая штанга (голубая - функционирование, красная - неполадка функционирования).
  5. Часы программирующего устройства (опция).

Функции котлов Sime ALU Plus HE

  • Функция защиты от замерзания, которая включается автоматически при снижении температуры воды в котле ниже значения, установленного в параметре "PAR 35", а также при снижении внешней температуры ниже значения, установленного в параметре "PAR 36";
  • Функция защиты от блокировки насоса и переключательного клапана, которая включается автоматически через каждые 24 часа простоя котла без запросов тепла;
  • Функция "Трубочист", длительность которой составляет 15 минут, которая упрощает задачу измерения параметров и КПД сгорания;
  • Функция защиты от легионеллы при использовании накопительного водонагревателя;
  • Автоматическая регулировка мощности розжига, а также минимальной и максимальной системы отопления. Управление мощностью осуществляется автоматически электронной платой для гарантии максимальной гибкости использования установок;
  • Функция утилизации. Если датчиком подачи определяется температура 90°C, вентилятор остается функционирующим до достижения 89°C;
  • Функция высыхания стяжки для поддерживания пола при заданном профиле температуры при помощи смесительного клапана;
  • Функция "коррекции значения внешнего датчика".

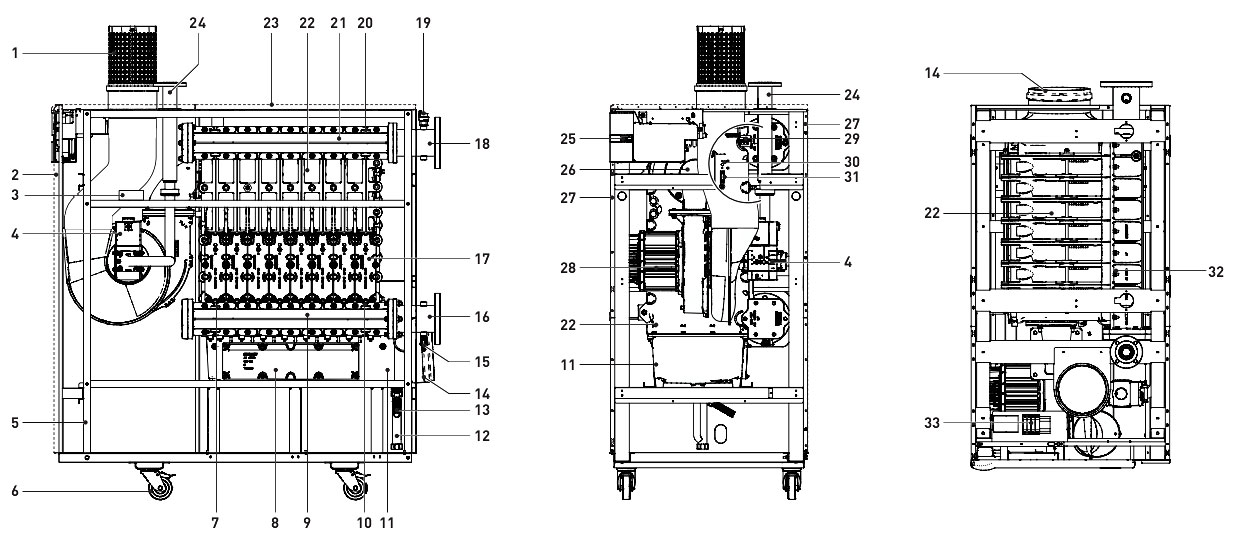

Конструкция котла Sime ALU Plus HE

Конструкция котла Sime ALU Plus HE

Компоненты котла Sime ALU Plus HE

  1. Воздухозабор (дополнительная комплектная деталь).
  2. Передняя панель.
  3. Трансформатор розжига.
  4. Газовый клапан.
  5. Конструкция.
  6. Колесо.
  7. Датчик давления воды.
  8. Дверца для инспекции и очистки.
  9. Коллектор на возврате.
  10. Датчик на возврате.
  11. Сборочная емкость конденсата.
  12. Сифон слива конденсата.
  13. Штуцер слива конденсата.
  14. Штуцер дымоотвода.
  15. Сливной кран котла.
  16. Возврат котла.
  17. Люки для проверки и очистки.
  18. Подача котла.
  19. Автоматический воздушный клапан.
  20. Зонд нагнетания.
  21. Коллектор подачи установки.
  22. Корпус котла.
  23. Верхняя панель.
  24. Труба подачи газа.
  25. Блок управления.
  26. Горелка.
  27. Боковые панели.
  28. Вентилятор.
  29. Реле минимального газового давления.
  30. Электрод обнаружения пламени.
  31. Блок электродов розжига.
  32. Предохранительный термостат.
  33. Клеммная колодка электрических соединений.

Основные элементы котлов Sime ALU Plus HE

  • Алюминиевый корпус с низким содержанием воды и значительной обменной поверхностью для максимизации энергоэффективности и теплового КПД;
  • Горелка с микропламенем из нержавеющей стали с общим предварительным смешиванием, позволяющая достигнуть высоких параметров модуляции, стабильности горения и низкого уровня загрязняющих выбросов (Класс NOx = 6);
  • Вентилятор, работающий на переменной скорости, необходимый для модуляции и смешивания воздуха/газа;
  • Контур сгорания, который должен быть типа "В" (открытый) в зависимости от помещения, в котором установлен котел, и конфигурации воздухозабора, предусмотренной при монтаже;
  • Панель управления/контроля, которая при оснащении внешним датчиком позволяет регулировать температуру подачи в зависимости от внешней температуры (функционирование с изменяемой температурой). Таким образом котел обеспечивает только тепло, необходимое для потребителя, избегая расхода энергии и уменьшая соответствующие затраты. В случае неисправностей или отказов отображаются специальные коды ошибки, содействующие работе Службы техобслуживания.

Технические характеристики котлов Sime ALU Plus HE

Технические характеристики Sime ALU Plus HE 360 Sime ALU Plus HE 720 Sime ALU Plus HE 1100
Основные характеристики
Топливо G20 G20 G20
Номер PIN 1312CS6203 1312CS6203 1312CS6203
Классификация устройства B23P B23P B23P
Класс NOx (*) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч) 6 (<56 мг/кВтч)
Эксплуатационные показатели в режиме отопления
Номинальная тепловая нагрузка (Qn max), кВт** 360 720 1000
Минимальная тепловая нагрузка (Qn min), кВт** 80 150 200
Номинальная полезная тепловая мощность (80-60°C) (Pn max), кВт 353 705 980
Номинальная полезная тепловая мощность (50-30°C) (Pn max), кВт 378 756 1053
Минимальная полезная тепловая мощность G20 (80-60°C) (Pn min), кВт 78,4 147,3 196,4
Минимальная полезная тепловая мощность G20 (50-30°C) (Pn min), кВт 84,5 158 211
КПД
Максимальный КПД (80-60°C), % 98,1 97,9 98,0
Минимальный КПД (80-60°C), % 98,0 98,2 98,2
Максимальный КПД (50-30°C), % 105,0 105,0 105,3
Минимальный КПД (50-30°C), % 105,6 105,3 105,5
КПД при 30% нагрузки (40/80°C), % 108,1 108,3 108,2
Потери при остановке при 50°C, Вт 427 791 1054
Электрические характеристики
Напряжение электропитания, В 230 400 ~ 3N 400 ~ 3N
Частота, Гц 50 50 50
Потребляемая электрическая мощность (Qn max), Вт 232 1965 2134
Потребляемая электрическая мощность (Qn min), Вт 177 611 661
Потребляемая электрическая мощность в резервном режиме, Вт 10 15 15
Класс электрической защиты, IP XOD XOD XOD
Характеристики сгорания
Температура дымовых газов при макс./мин. тепловой нагрузке (80-60°C), °C 68,1 / 55,3 70,1 / 58,0 74,6 / 63,2
Температура дымовых газов при макс./мин. тепловой нагрузке (50-30°C), °C 53,1 / 30,7 50,1 / 29,7 57,6 / 34,5
Макс./мин. массовый расход дымовых газов, г/с 166 / 39 332 / 73 457 / 97
CO2 при макс./мин. нагрузке (G20), % 9,5 / 9,0 9,5 / 9,0 9,6 / 9,0
Замеренный Nox, мг/кВтч 44 43 38
Сопла - газ
Расход газа при макс./мин. нагрузке (G20), м3/ч 38,08 / 8,46 76,16 / 15,87 105,78 / 21,16
Давление подачи газа (G20), мбар 20 20 20
Давление подачи газа (G20), кПа 2 2 2
Показатели температуры / давления
Максимальная рабочая температура (T max), °C 85 85 85
Диапазон регулирования температуры в режиме отопления, °C 20÷80 20÷80 20÷80
Мин./макс. рабочее давление (PMS), бар 0,8 / 6 0,8 / 6 0,8 / 6
Мин./макс. рабочее давление (PMS), кПа 80 / 600 80 / 600 80 / 600
Объем котловой воды, л 44 68 91
Потеря напора со стороны воды ∆T ном. (20°C), мбар 160 160 160
Макс. ∆T при мин./макс. мощности, °C 25 25 25
Номинальный расход воды ∆T 20°C, м3/ч 15 31 43
Расход воды ∆T 10°C, м3/ч 30 62 86
Общий остаточный напор (отвод + забор), Па 200 300 250
Вес
Вес, кг 450 580 680

* Класс NOx в соответствии с требованиями UNI EN 15502-1:2015.
** Тепловая нагрузка рассчитывается при использовании нижней теплотворной способности (Hi), G20 Hi - 9,45 кВт/м3 (15°C, 1013 мбар).

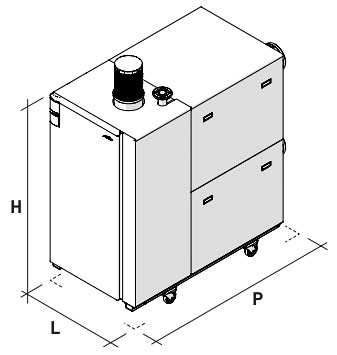

Габаритные размеры котлов Sime ALU Plus HE

Размеры Sime ALU Plus HE

Размеры и вес котлов Sime ALU Plus HE

Размер Sime ALU Plus HE 360 Sime ALU Plus HE 720 Sime ALU Plus HE 1100
L, мм
 750 850 850
P, мм
 1652 1652 1976
H, мм
 1790 1790 1790
Вес нетто, кг 450 580 680

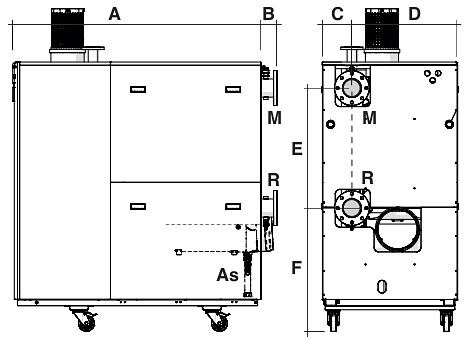

Гидравлические подключения котлов Sime ALU Plus HE

Гидравлические подключения котлов Sime ALU Plus HE

Размеры и подключения котлов Sime ALU Plus HE

Размер Sime ALU Plus HE 360 Sime ALU Plus HE 720 Sime ALU Plus HE 1100
A, мм
 1551 1551 1861
B, мм
 101 101 115
C, мм
 157 186 186
D, мм 593 664 664
Е, мм 754 754 754
F, мм 774 774 774
M - подача котла PN16 DN100 PN16 DN100 PN16 DN100
R - возврат котла PN16 DN100 PN16 DN100 PN16 DN100
As - соединение сифона Ø15 мм Ø15 мм Ø15 мм

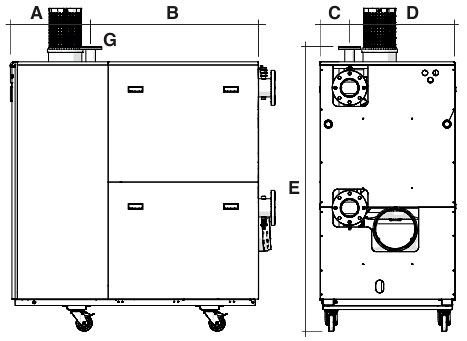

Питающий газ для котлов Sime ALU Plus HE

Питающий газ котлов Sime ALU Plus HE

Размеры для линии подачи газа котлов Sime ALU Plus HE

Размер Sime ALU Plus HE 360 Sime ALU Plus HE 720 Sime ALU Plus HE 1100
A, мм
 495 495 495
B, мм
 1056 1056 1366
C, мм
 152 185,5 185,5
D, мм 598 664,5 664,5
Е, мм 1785,5 1785,5 1785,5
G - подача газа PN6 DN50 PN6 DN50 PN6 DN50

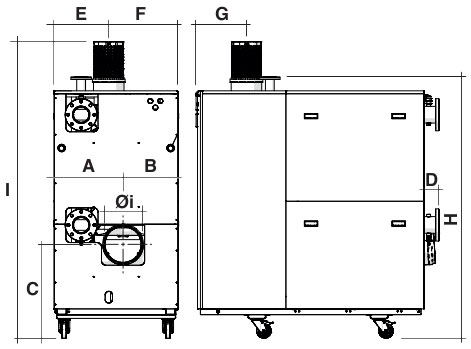

Системы отвода дымовых газов и забора воздуха для горения в котлах Sime ALU Plus HE

Системы отвода дымовых газов и забора воздуха для горения

Размеры системы отвода дымовых газов и забора воздуха для горения

Размер Sime ALU Plus HE 360 Sime ALU Plus HE 720 Sime ALU Plus HE 1100
A, мм
 444 472,5 472,5
B, мм
 306 377,5 377,5
C, мм
 643,5 643,5 645,5
D, мм 100 100 117
Е, мм 341 372,5 372,5
F, мм 409 477,5 477,5
G, мм 335 335 335
H, мм 1790 1790 1790
I, мм* 2027,5 2027,5 2027,5
Øi - внутренний диаметр 250 250 250

* Включен "Комплект фильтра воздуха горения" (опция).

Устройства контроля и безопасности котлов Sime ALU Plus HE

  • предохранительный тепловой термостат 98°C с автоматическим восстановлением,
  • преобразователь давления воды установки,
  • датчик на нагнетании отопления,
  • датчик возврата,
  • зонд дыма,
  • реле давления воздуха,
  • реле давления сифона.

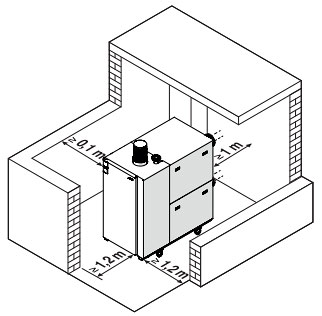

Расстояния для установки Sime ALU Plus HE

Особенности монтажа котлов Sime ALU Plus HE

  • Работы по установке котла Sime ALU Plus HE должны выполняться технической службой Sime или квалифицированным персоналом с обязательным использованием надлежащих средств защиты.
  • Помещение, предназначенное для установки котла Sime ALU Plus HE, должно соответствовать требованиям технических стандартов и действующего законодательства. Оно должно быть оснащено вентиляционными отверстиями, соразмеренными должным образом для установок "ТИПА B".
