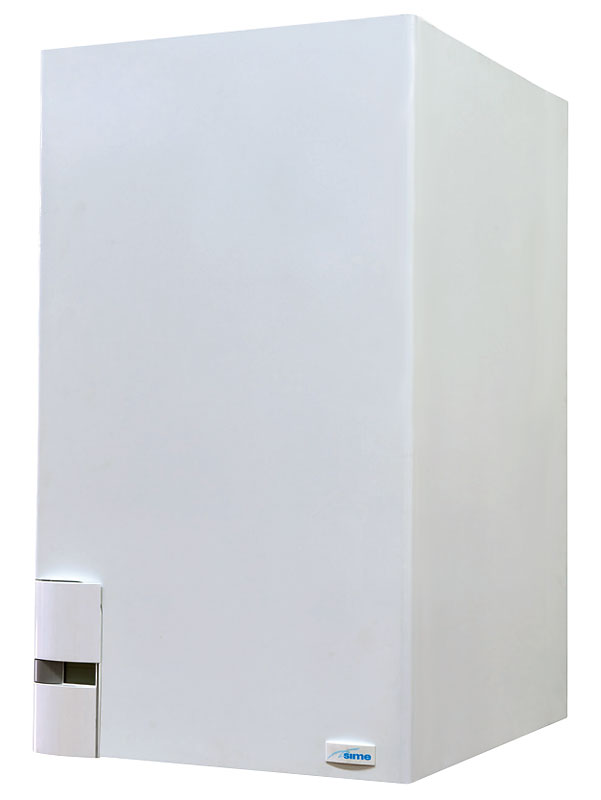

Конденсационный настенный котел Sime Murelle HE R ErP

Sime Murelle HE R ErP - настенные одноконтурные газовые конденсационные котлы с предварительным смешиванием производства компании Sime. Котлы Sime серии Murelle HE R ErP предназначены только для отопления с большим диапазоном модуляции мощности (от 20% до 100% мощности). Котлы отличаются большой мощностью, благодаря чему с их помощью можно организовать отопление жилых загородных домов или промышленных помещений большой площади.

Конденсационные котлы Sime Murelle HE R ErP были разработанные компанией Sime для одиночной установки или в виде модульных систем с несколькими генераторами, соединёнными между собой последовательно/каскадно, независимо друг от друга. Оборудование Sime Murelle HE R ErP разработано и изготовлено компанией Sime в соответствии с Европейскими директивами 2009/142/ЕС, 2004/108/ЕС, 2006/95/ЕС и 92/42/ЕС.

Котлы Sime Murelle HE R ErP укомплектованы современной автоматикой, которая способна опционально управлять смесительными контурами и контуром гелиосистемы. Проверенное высокое качество компонентов данных отопительных установок обеспечивает их высокую надежность и безопасность использования.

Корпус котлов Sime серии Murelle HE R ErP выполнен в современном стиле, поэтому они отлично впишутся в дизайн любого помещения, а благодаря легкому доступу ко всем компонентам котел просто и легко обслуживается.

Модельный ряд котлов Sime Murelle HE R ErP

Sime Murelle HE 35 R ErP - настенный конденсационный одноконтурный газовый котёл с закрытой камерой сгорания, мощность котла - 37,2 кВт.
Sime Murelle HE 50 R ErP - настенный конденсационный одноконтурный газовый котёл с закрытой камерой сгорания, мощность котла - 51,2 кВт.
Sime Murelle HE 70 R ErP - настенный конденсационный одноконтурный газовый котёл с закрытой камерой сгорания, мощность котла - 69,4 кВт.
Sime Murelle HE 110 R ErP - настенный конденсационный одноконтурный газовый котёл с закрытой камерой сгорания, мощность котла - 114,6 кВт.

Основные характеристики котла Sime Murelle HE R ErP

Настенный конденсационный газовый котел с премиксной горелкой;
Спиральный конденсационный теплообменник изготовлен из нержавеющей стали;
Информативный ЖК дисплей (23 символа) с подсветкой;
Интерфейс поддерживает протокол "Open Therm";
Индикация кодов ошибок;
Функции программирования разделены на две области: для сервисного специалиста и потребителя;
Коэффициент модуляции 1:5 (для моделей Sime Murelle HE 50 R ErP, Sime Murelle HE 70 R ErP, Sime Murelle HE 110 R ErP) и 1:10 (для модели Sime Murelle HE 35 R ErP);
4 одноконтурных модели (только отопление) с циркуляционным насосом высокой эффективности мощностью от 37,2 до 114,6 кВт;
Встроенная погодная компенсация (дополнительно требуется внешний датчик);
Управление тремя отопительными контурами с независимыми температурами и гелиосистемой с принудительной циркуляцией и двумя низкотемпературными зонами (требуется дополнительный комплект);
Упрощенное управление системой с тепловым насосом и гелиотермической установкой;
Дополнительно поставляются комплекты гидравлического разделителя и приборов безопасности INAIL;
Стандартная система управления обеспечивает управление каскадом от 2 до 8 котлов;
Модель 110 R может быть установлена в системах с рабочим давлением до 5 бар;
Для калибровки работы котла предусмотрена функция "кривых отопления";
Возможность эксплуатации как на сжиженном, так и на природном газе;
Разрешается эксплуатация котла с использованием в качестве теплоносителя незамерзающих жидкостей на основе пропиленгликоля;
Возможность обмена данными по протоколу ModBus с добавлением карты RS-485 с входом 0-10 В постоянного тока и релейным выходом аварийной сигнализации;
Возможность использования устройств дистанционного управления.

Отопление

Возможность подключения двух термостатов для зонного регулирования;
Возможность управления до трех отопительных контуров (опция);
Полностью модулируемый циркуляционный насос с автоматической регулировкой (Sime Murelle HE 50 R ErP);
Односкоростной циркуляционный насос (Sime Murelle HE 35 R ErP, Sime Murelle HE 70 R ErP, Sime Murelle HE 110 R ErP);
Постциркуляция насоса;
Номинальная выходная тепловая мощность до 114,6 кВт;
Плавный розжиг горелки для снижения уровня шума и увеличения срока службы.

ГВС

Возможность подключения бойлера косвенного нагрева.

Работа котлов Sime Murelle HE R ErP

Котлы Sime Murelle HE R ErP отличаются высокой мощностью и оснащены теплообменниками из нержавеющей стали. Сжигание метана производит водяной пар, который в традиционных котлах транспортируются наружу вместе с дымовыми газами. Конденсатная технология позволяет восстановить это тепло. Основной теплообменник изготовлен из нержавеющей стали, чтобы противостоять коррозионному воздействию конденсации. Ее особенность - это цилиндрическая форма (один виток для моделей 35, 50 и 70 кВт и два ветка для модели 110 кВт). Эффективная система для сбора конденсата обеспечивает наилучший теплообмен.

Горелка расположена в центре камеры сгорания и развивает особое "микропламя" при низкой температуре, что значительно уменьшает количество загрязняющих веществ (СО и NOx). Воздух и газ, необходимый для сгорания, поступают в горелку и смешиваются в идеальном балансе. Съем тепла, которое содержится в дымовых газах сгорания, происходит через следующий процесс: водяной пар конденсируется при соприкосновении с более холодной поверхностью теплообменника. Во время конденсации происходит передача энергии теплоносителю, которая в противном случае будет потеряна вместе с дымовыми газами.

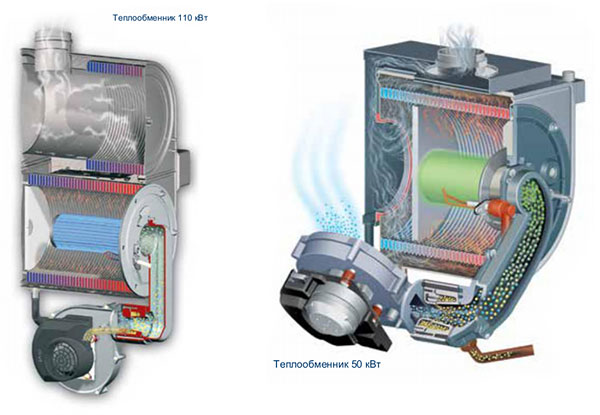

Теплообменник котла Sime Murelle HE R ErP

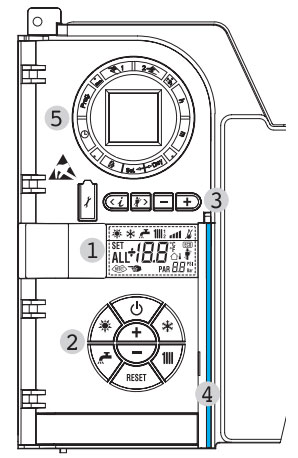

Панель управления котла Sime Murelle HE R ErP

Компоненты панели управления котла Sime Murelle HE R ErP

Дисплей (изображение режима лето, изображение режима зима, изображение режима ГВС, изображение режима отопление, градуированная шкала мощности, изображение функционирования горелки и блокировки, изображение необходимости в сбросе, изображение функции чистки труб, вторичные цифры, главные цифры, иконка наличия дополнительных источников).
Команды (кнопка функции вкл/выкл, кнопка режима лето, кнопка режима зима, кнопка настройка хозяйственно-бытовой воды, кнопка настройка отопления, кнопка сброс, кнопка увеличение и уменьшение).
Кнопки, предназначенные для установщика (соединение для ПК, кнопка информации, кнопка функции чистки труб, кнопка уменьшения, кнопка увеличения).
Световая строка (голубая - функционирование, красная - неполадка функционирования).
Часовое программирующее устройство.

Технические характеристики котлов Sime Murelle HE R ErP

Технические характеристики	Sime Murelle HE 35 R ErP	Sime Murelle HE 50 R ErP	Sime Murelle HE 70 R ErP	Sime Murelle HE 110 R ErP
Номинальная тепловая мощность (80-60°C) (Pn max), кВт	33,8	46,8	63,4	106,3
Номинальная тепловая мощность (50-30°C) (Pn max), кВт	37,2	51,2	69,4	114,6
Пониженная тепловая мощность (80-60°C) (Pn min), кВт	3,2 (G20), 5,5 (G31)	9,3	13,6	21,1
Пониженная тепловая мощность (50-30°C) (Pn min), кВт	3,7 (G20), 6,4 (G31)	10,5	15,3	23,6
Номинальный расход тепла (Qn max-Qnw max), кВт*	34,8	48	65	108
Пониженный расход тепла (Qn min-Qnw min), кВт*	3,48/6,0	9,6	14	21,6
Мин/макс полезная производительность (80-60°C), %	92,0/97,1	96,9/97,5	97,0/97,5	97,7/98,4
Мин/макс полезная производительность (50-30°C), %	106,3/106,8	109,0/106,7	109,1/106,7	109,1/106,1
Полезная производительность с 30% нагрузки (40-30°C), %	108,6	107	108,3	108,1
Потери при остановке при 50°C (EN 15502), Вт	108	-	86	126
Потери при остановке при 50°C (EN 483), Вт	-	76	-	-
Напряжение электропитания, В-Гц	230-50	230-50	230-50	230-50
Поглощаемая электрическая мощность (Q max), Вт	109	-	187	258
Поглощаемая электрическая мощность (Q min), Вт	66	-	116	130
Поглощаемая электрическая мощность циркуляционный насос, Вт	45	-	89	130
Поглощаемая электрическая мощность с насосом с фиксированной/модулируемой скоростью (M), Вт		180/130	-	-
Степень электрической защиты, IP	X4D	X4D	X4D	X4D
Класс энергетической сезонной эффективности системы отопления	A	-	A	A
Энергетическая сезонная эффективность системы отопления, %	93	-	92	93
Звуковая мощность, дБ (A)	56	-	69	-
Диапазон регулировки нагрева, °C	20/80	20/80	20/80	20/80
Содержание воды в котле, л	2,65	2,3	3,5	8,2
Максимальное рабочее давление (PMS), бар (кПа)	3,5 (343)	3,5	3,5 (343)	5 (490)
Максимальная рабочая температура, °C	85	85	85	85
Температура дымов при макс. расходе (80-60°C), °C	70	85	87	86,2
Температура дымов при мин. расходе (80-60°C), °C	60	70	74	74,6
Температура дымов при макс. расходе (50-30°C), °C	40	52	55	61,6
Температура дымов при мин. расходе (50-30°C), °C	33	45	48	49,2
Мин./макс. расход дымов, g/s	1,67/16,39	15/79 кг/ч	4,4/22,2	10,3/51,7
CO₂ при мин./макс. расходе G20, %	8,4/9,3	9,5/9,2	9,0/9,0	9,0/9,0
CO₂ при мин./макс. расходе G31, %	10,0/10,2	10,0/10,3	10,0/10,2	10,2/10,2
Замеренный NOx (EN 15502-1:2015), мг/кВтч	21	-	26,5	22
PIN N°	1312CM5630	1312CM5613	1312CS6213	1312CM5614
Категория	II2H3P	II2H3P	II2H3P	II2H3P
Тип	B23P-53P/C13-33-43-53-83	B23-53/B23P-53P/C13-33-43-53-83	B23P-53P/C13-33-43-53-83	B23-53/B23P-53P/C13-33-43-53-83
Класс NOx (EN 15502-1:2015)	6 (<56 мг/кВтч)	5 (<30 мг/кВтч)	6 (<56 мг/кВтч)	6 (<56 мг/кВтч)
Количество сопел, №	2	1	-	1
Диаметр разных сопел G20, ø	3,5/4,0	7,5	-	17,2
Диаметр разных сопел G31, ø	2,8/3,0	5,5	-	9,8
Максимальное потребление при максимальной/минимальной мощности G20, м³/ч	3,68	5,15	6,78	11,42
Минимальное потребление при максимальной/минимальной мощности G20, м³/ч	0,39	1,01	1,43	2,28
Максимальное потребление при максимальной/минимальной мощности G31, кг/ч	2,70	3,73	2,65	8,38
Минимальное потребление при максимальной/минимальной мощности G31, кг/ч	0,46	0,75	0,57	1,68
Давление газового питания G20/G31, мбар (кПа)	20/37 (1,96/3,63)	20/37	20/37 (1,96/3,63)	20/37 (1,96/3,63)
Вес котла, кг	32	38	38	87

* Тепловая нагрузка рассчитывается при использовании нижней теплотворной способности (Hi).

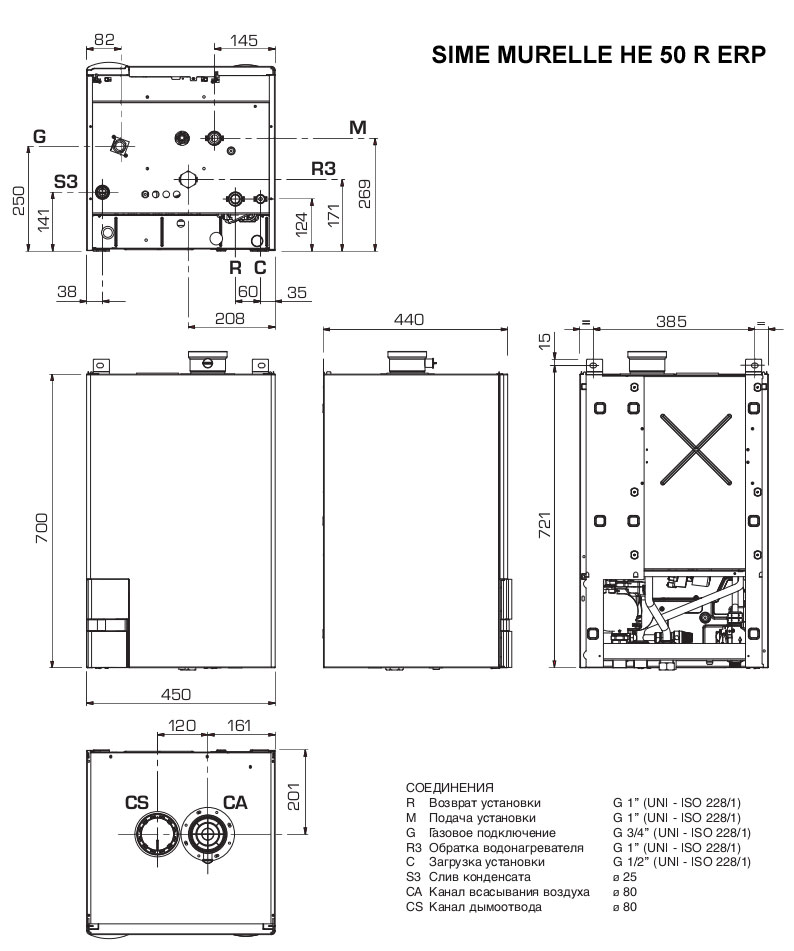

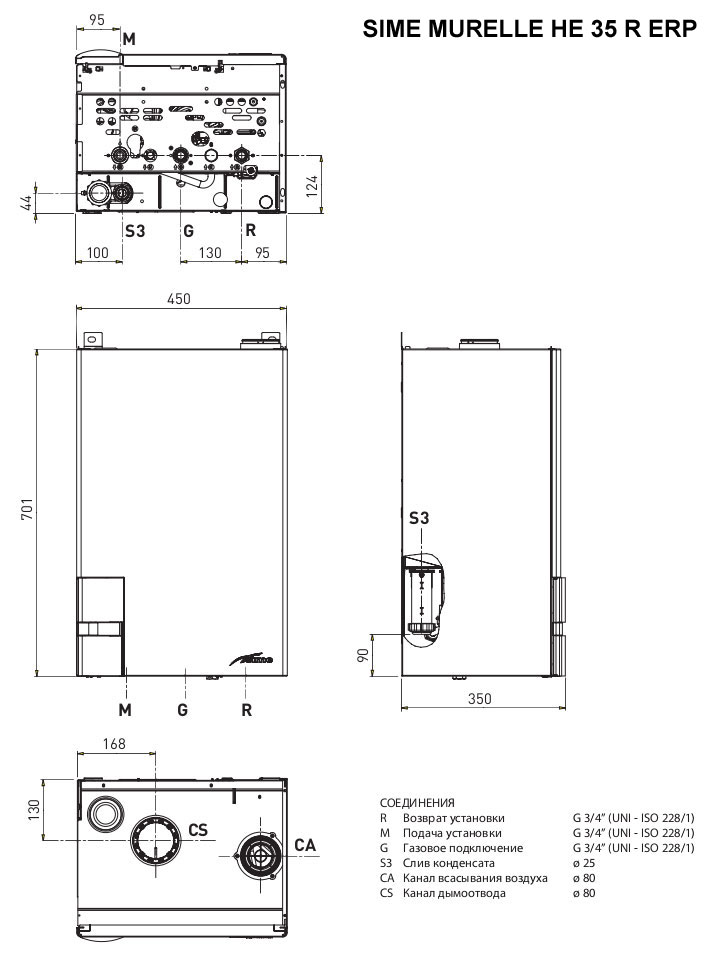

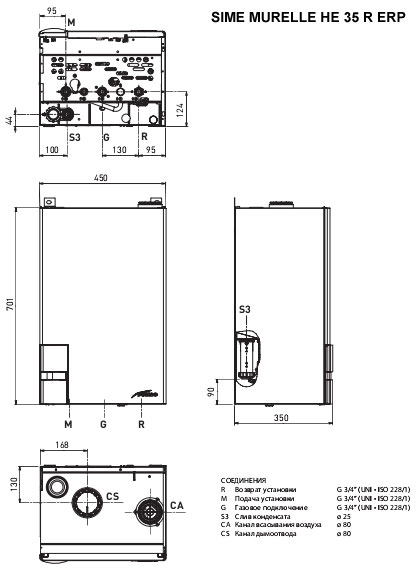

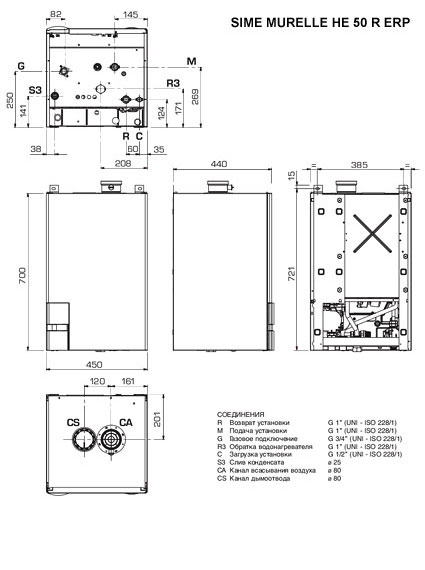

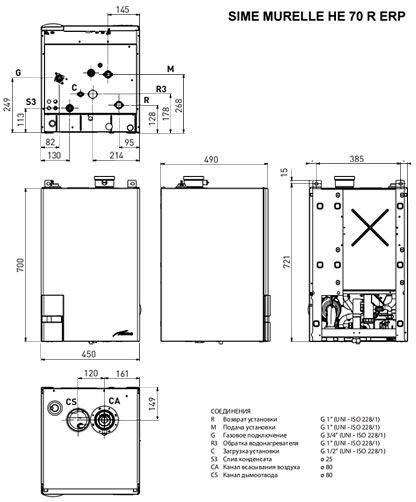

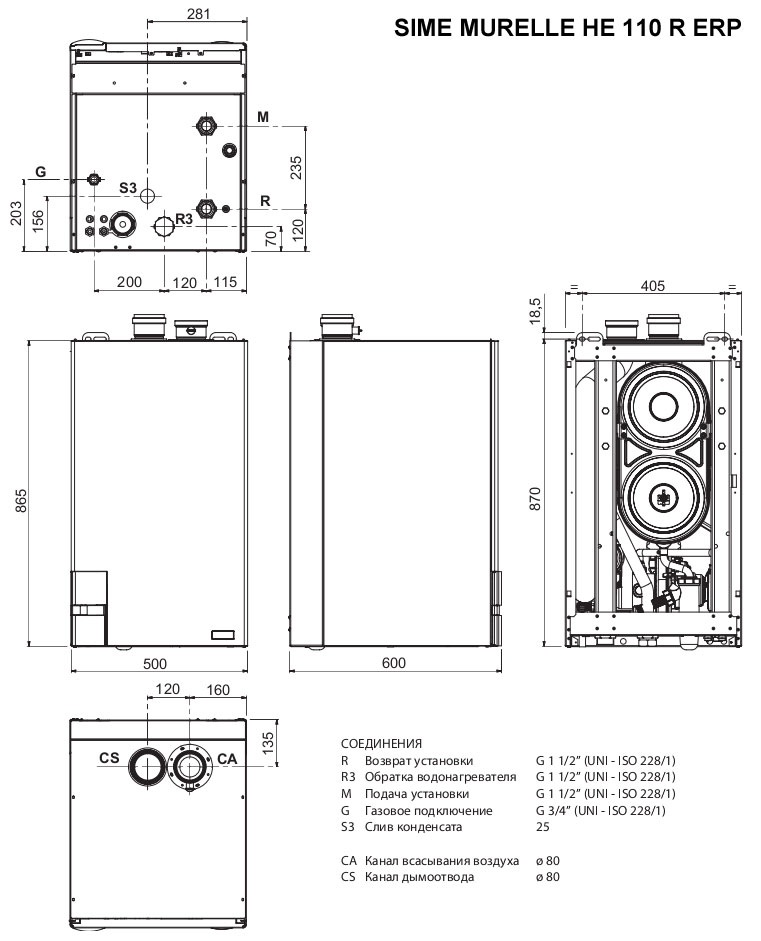

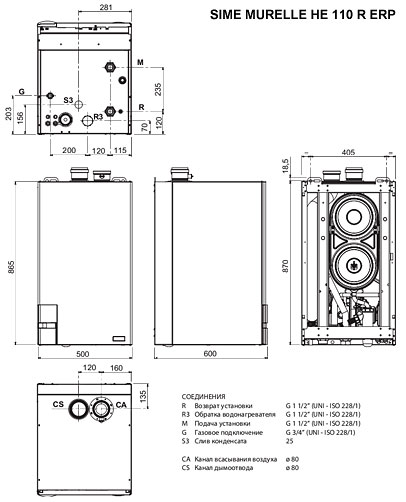

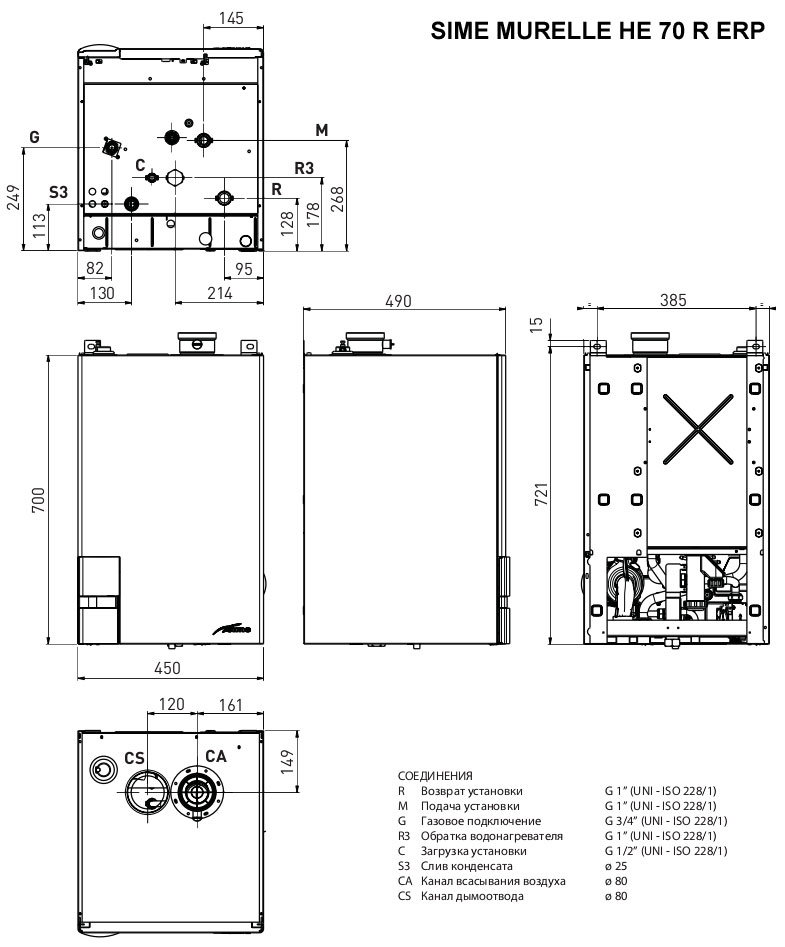

Размеры и гидравлические подключения котлов Sime Murelle HE R ErP

Устройства безопасности котлов Sime Murelle HE R ErP

электронная плата с микропроцессором,
защита от замерзания,
система антиблокировки насоса (насос включается на несколько секунд каждые 24 часа простоя),
встроенный регулируемый байпас в гидравлический блок,
циркуляционный насос с воздухоотводчиком,
циркуляционный насос с инвертором высокой эффективности,
фланцы циркуляционного насоса,
премиксная горелка с низким NOx,
электронная модуляция пламени,
автоматическое зажигание ионизации пламени,
система самодиагностики (постоянный контроль основных узлов котла),
цифровой датчик давления теплоносителя,
вентилятор дымоудаления,
функция принудительного дымоудаления,
антифриз система состоит из нагревательного зонда,
сифонный клапан,
датчик контроля тяги,
газовый клапан с двойным модулятором,
датчик уличной температуры,
диагностика ошибок с помощью ЖК-дисплея,
сбросной клапан,
предельный термостат безопасности,
предельный термостат дымоудаления,
предохранительный клапан 3,5 бар (5 бар для версий с 100 кВт) для единичной мощности.

Особенности монтажа котлов Sime Murelle HE R ErP

Быстрая и простая установка.
Простое и удобное обслуживание через переднюю панель.
Установка котла должна быть стационарной и выполняться исключительно квалифицированным персоналом.
Для обеспечения правильного монтажа и стабильной работы, необходимо следовать инструкциям.
Котлы Sime Murelle HE R ErP должны устанавливаться в помещениях, имеющих размеры и характеристики, отвечающие требованиям действующих стандартов.
