Настенный газовый котел Sime Murelle Ev
Sime Murelle Ev - это настенные газовые котлы с надувной горелкой для отопления и производства ГВС. Котлы Sime Murelle Ev выполнены согласно требованиям многоквартирных жилых зданий, учитывая правила современного проектирования и строительства. Данное оборудование соответствует Европейским директивам 2009/142/CE, 2004/108/CE, 2006/95/CE, 92/42/CE и может работать на натуральном газе (G20) или СНГ (G30-G31).
Модельный ряд котлов Sime Murelle Ev
- Murelle Ev 25 OF - настенный двухконтурный котел с электронным включением и модуляцией, открытая камера сгорания, натуральная тяга, проточный контур ГВС, мощность 23,0 кВт.
- Murelle Ev 30 OF - настенный двухконтурный котел с электронным включением и модуляцией, открытая камера сгорания, натуральная тяга, проточный контур ГВС, мощность 27,0 кВт.
- Murelle Ev 25 BF - настенный двухконтурный котел с электронным включением и модуляцией, закрытая камера горения, форсированная тяга, проточный контур ГВС, мощность 23,7 кВт.
- Murelle Ev 30 BF - настенный двухконтурный котел с электронным включением и модуляцией, закрытая камера горения, форсированная тяга, проточный контур ГВС, мощность 28,0 кВт.
- Murelle Ev 35 BF - настенный двухконтурный котел с электронным включением и модуляцией, закрытая камера горения, форсированная тяга, проточный контур ГВС, мощность 32,4 кВт.
- Murelle Ev 20 BFT - настенный одноконтурный котел с электронным включением и модуляцией, только отопление помещения, закрытая камера горения, форсированная тяга, может быть подключен к внешнему накопительному водонагревателю, мощность 19,8 кВт.
- Murelle Ev 25 BFT - настенный одноконтурный котел с электронным включением и модуляцией, только отопление помещения, закрытая камера горения, форсированная тяга, может быть подключен к внешнему накопительному водонагревателю, мощность 23,7 кВт.
- Murelle Ev 25/55 OF - настенный двухконтурный котел с встроенным накопительным бойлером на 55 л, открытая камера сгорания, мощность 23,0 кВт.
- Murelle Ev 25/55 BF - настенный двухконтурный котел с встроенным накопительным бойлером на 55 л, закрытая камера сгорания, мощность 25,0 кВт.
- Murelle Ev 30/55 BF - настенный двухконтурный котел с встроенным накопительным бойлером на 55 л, закрытая камера сгорания, мощность 29,5 кВт.
Основные характеристики котла Sime Murelle Ev
- Открытая камера сгорания в моделях Murelle Ev OF;
- Закрытая камера сгорания в моделях Murelle Ev BF;
- Информативный ЖК дисплей (23 символа) с подсветкой;
- Интерфейс поддерживает протокол "Open Therm";
- Индикация кодов ошибок;
- Функции программирования разделены на две области: для сервисного специалиста и потребителя;
- Медный первичный теплообменник;
- Внешняя поверхность теплообменника покрыта антикоррозионным составом;
- Вторичный пластинчатый теплообменник изготовлен из нержавеющей стали;
- Возможность использования устройств дистанционного управления и погодозависимого регулирования;
- Возможность работы котла с системами солнечного теплоснабжения (при условии использования дополнительного комплекта);
- Для калибровки работы котла предусмотрена функция "кривых отопления";
- Возможность эксплуатации как на сжиженном, так и на природном газе (при условии использования специального комплекта);
- Разрешается эксплуатация котла с использованием в качестве теплоносителя незамерзающих жидкостей на основе пропиленгликоля.
Отопление
- Возможность подключения двух термостатов для зонного регулирования;
- Возможность управления до трех отопительных контуров (опция);
- Двухскоростной циркуляционный насос с автоматической регулировкой;
- Постциркуляция насоса;
- Номинальная выходная тепловая мощность до 32,4 кВт;
- Плавный розжиг горелки для снижения уровня шума и увеличения срока службы.
ГВС
- Производительность ГВС до 15,5 л/мин;
- Электронное управление процессом модуляции мощности ГВС.
Небольшие размеры, но высокая работоспособность
Sime Murelle Ev - компактный настенный котел с небольшими размерами, благодаря чему он является отличным решением для небольших помещений. Использование этого котла особенно удобно в квартирных новых постройках, где место для установки котла ограничено или, как минимум, должно быть задействовано наилучшим образом.
Элегантный дизайн, простота использования, широкая гамма моделей и высокие технические характеристики позволяют удовлетворить потребность в отоплении и в горячей воде, гарантируя наилучшее качество марки Sime. Sime Murelle Ev соответствует Директиве по газу CEE 90/396, электромагнитной совместимости 2004/108/CE, низкому напряжению 2006/95/CE и К.П.Д. CEE 92/42.
Функциональный и технологичный
Панель управления котла Sime Murelle Ev воплощает в себе удобство и функциональность. Компания Sime использовала технологию емкостного сопротивления, что позволило применить сенсорные кнопки. Такое решение привело к отсутствию механических кнопок, что обеспечивает долговечность в эксплуатации, а также более высокий класс электрозащиты (IPX5D). Простое, интуитивно понятное управление делают эксплуатацию котла удобной, а ЖК дисплей и светодиоды визуально показывают информацию о текущих рабочих параметрах котла и его возможных неисправностях.

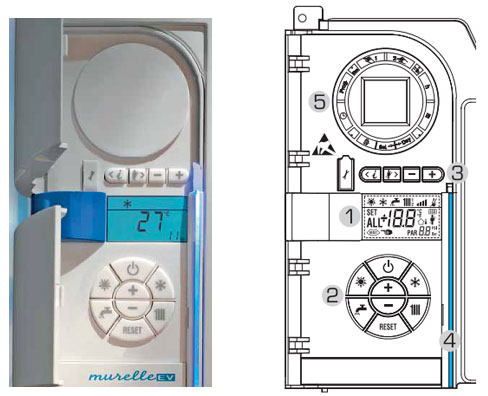

Компоненты панели управления
- Дисплей (изображение режима лето, изображение режима зима, изображение режима сантехническая вода, изображение режима отопление, градуированная шкала мощности, изображение функционирования горелки и блокировки, изображение необходимости в сбросе, изображение функции чистки труб, вторичные цифры, главные цифры, иконка наличия дополнительных источников).
- Команды (кнопка функции вкл/выкл, кнопка режима лето, кнопка режима зима, кнопка настройка сантехнической воды, кнопка настройка отопления, кнопка сброс, кнопка увеличение и уменьшение).
- Кнопки, предназначенные для установщика (соединение для ПК, кнопка информации, кнопка функции чистки труб, кнопка уменьшения, кнопка увеличения).
- Световая строка (голубая - функционирование, красная - неполадка функционирования).
- Часовое программирующее устройство.
Компоненты котлов Sime Murelle Ev

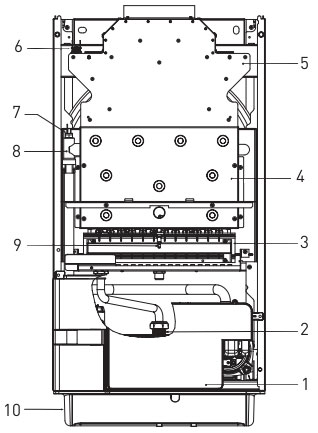

Основные компоненты котла Sime Murelle Ev 25-30 OF
- Панель управления.
- Газовый клапан.
- Горелки.
- Камера сгорания.
- Дымовая камера.
- Термостат дымов.
- Датчик отопления (SM).
- Первичный теплообменник.
- Электрод розжига/обнаружения.
- Защита соединительных муфт.

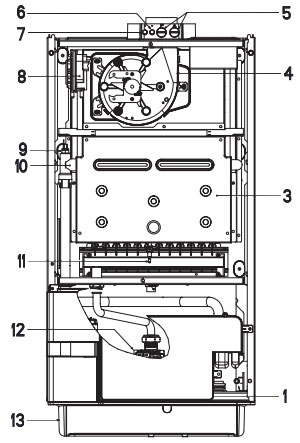

Основные компоненты котла Sime Murelle Ev 25-30-35 BF / 20-25 BFT
- Панель управления.
- -
- Камера сгорания.
- Вентилятор.
- Отвод датчика горения.
- Отвод отрицательного давления.
- Отвод положительного давления.
- Реле давления дыма.
- Датчик отопления (SM).
- Первичный теплообменник.
- Электрод розжига/обнаружения.
- Газовый клапан.
- Защита соединительных муфт.
Особенности котлов Sime Murelle Ev
- настенный газовый котел с двумя теплообменниками,
- битермический медный теплообменник,
- высокоэффективный 3-х скоростной насос,
- встроенная погодная компенсация,
- управление двумя отопительными контурами с независимыми температурами,
- подготовлен для сопряжения с гелиотермической установкой,
- диаметр коаксиального дымохода 80/125 мм, что позволяет устанавливать котлы на расстоянии 7 м от наружной стены,
- контур системы отопления в котлах Sime Murelle Ev защищен от низкого давления воды с помощью реле давления (0,6 бар), а не датчика расхода воды,
- нагрев воды бойлера для системы ГВС включается по датчику расхода водопроводной воды и регулируется отдельным датчиком температуры контура системы ГВС,
- с помощью дополнительного комплекта может быть реализовано управление гелиотермической установкой и низкотемпературной отопительной зоной.
Технические характеристики котлов Sime Murelle Ev
| Технические характеристики | Murelle Ev 25 OF | Murelle Ev 30 OF | Murelle Ev 25 BF | Murelle Ev 30 BF | Murelle Ev 35 BF | Murelle Ev 20 BFT | Murelle Ev 25 BFT |
|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 23,0 | 27,0 | 23,7 | 28,0 | 32,4 | 19,8 | 23,7 |
| Пониженная тепловая мощность, кВт | 8,7 | 10,2 | 8,8 | 10,4 | 11,8 | 7,3 | 8,8 |
| Номинальный расход тепла, кВт | 25,5 | 30,0 | 25,5 | 30,0 | 34,8 | 21,3 | 25,5 |
| Пониженный расход тепла, кВт | 10,2 | 12,0 | 10,2 | 12,0 | 13,5 | 8,5 | 1/2" |
| Полезное тепловое КПД при 100% | 90,0 | 90,0 | 93,0 | 93,3 | 93,1 | 93,0 | 93,0 |
| Полезное тепловое КПД при 30% нагрузки | 89,5 | 89,5 | 92,0 | 92,0 | 92,0 | 92,0 | 92,0 |
| Класс эффективности (CEE 92/42) | ★★ | ★★ | ★★★ | ★★★ | ★★★ | ★★★ | ★★★ |
| Потери при остановке при 50°C, Вт | 200 | 235 | 89 | 96 | 96 | 89 | 89 |
| Напряжение питания, В-Гц | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 | 230-50 |
| Поглощаемая электрическая мощность, Вт | 75 | 90 | 100 | 115 | 135 | 105 | 105 |
| Степень электрической защиты, IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D |
| Диапазон регулирования отопления, °C | 30÷80 | 30÷80 | 30÷80 | 30÷80 | 30÷80 | 30÷80 | 30÷80 |
| Объём горячей воды, l | 7,1 | 8,0 | 7,1 | 8,0 | 8,0 | 7,1 | 7,1 |
| Максимальное рабочее давление, бар | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Максимальная рабочая температура, °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| Объём расширительного бака, l | 7 | 8 | 7 | 8 | 8 | 7 | 7 |
| Давление расширительного бака, бар | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Диапазон регулирования сантехнической воды, °C | 30÷60 | 30÷60 | 30÷60 | 30÷60 | 30÷60 | - | - |
| Удельный расход сантехнической воды (EN 625), л/мин | 10,7 | 12,7 | 11,1 | 13,2 | 15,3 | - | - |
| Непрерывный расход сантехнической воды ∆t 30°C, л/мин | 10,9 | 12,9 | 11,3 | 13,4 | 15,5 | - | - |
| Минимальный расход сантехнической воды, л/мин | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 | - | - |
| Мин./макс. давление сантехнической воды, бар | 0,2/7 | 0,2/7 | 0,2/7 | 0,2/7 | 0,2/7 | - | - |
| Мин. номинальная мощность давления сантехнической воды, бар | 0,5 | 0,65 | 0,5 | 0,65 | 0,8 | - | - |
| Мин./макс. температура дымов, °C | 88/122 | 95/135 | 100/125 | 100/125 | 95/130 | 95/115 | 100/125 |
| Мин./макс. расход дымов, gr/s | 18/20 | 18/20 | 16/16 | 18/18 | 21/21 | 15/15 | 16/16 |
| Сертификация ЕС, № | 1312BU5345 | 1312BU5345 | 1312BU5344 | 1312BU5344 | 1312BU5344 | 1312BU5344 | 1312BU5344 |
| Категория | II2H3+ | II2H3+ | II2H3+ | II2H3+ | II2H3+ | II2H3+ | II2H3+ |
| Класс выработки NOx (оксидов азота) | 3 (<150 мг/кВтчh) | 3 (<150 мг/кВтчh) | 3 (<150 мг/кВтч) | 3 (<150 мг/кВтч) | 3 (<150 мг/кВтч) | 3 (<150 мг/кВтч) | 3 (<150 мг/кВтч) |
| Масса, кг | 30 | 33 | 38 | 40 | 40 | 37 | 37 |
| Количество газовых сопел, № | 12 | 14 | 12 | 14 | 15 | 10 | 12 |
| Диаметр газовых сопел G20, мм | 1,30 | 1,30 | 1,30 | 1,30 | 1,30 | 1,30 | 1,30 |
| Диаметр газовых сопел G30/G31, мм | 0,77 | 0,77 | 0,77 | 0,77 | 0,80 | 0,76 | 0,77 |
| Расход газа Метан (G20), м3/ч | 2,70 | 3,17 | 2,70 | 3,17 | 3,68 | 2,25 | 2,70 |
| Расход газа СНГ (G30/G31), Кг/ч | 2,01 | 2,37 | 2,01 | 2,37 | 2,74 | 1,68 | 2,01 |
| Мин./макс. газовое давление горелок, Метан (G20), мбар | 1,8/11,0 | 1,9/11,1 | 2,0/11,8 | 2,1/12,0 | 2,2/13,7 | 1,9/11,0 | 2,0/11,8 |
| Мин./макс. газовое давление горелок, Бутан (G30), мбар | 4,7/27,7 | 4,8/27,7 | 4,8/28,5 | 5,0/28,5 | 4,5/28,2 | 4,8/28,5 | 4,8/28,5 |
| Мин./макс. газовое давление горелок, Пропан (G31), мбар | 4,7/35,7 | 4,8/35,7 | 4,8/36,5 | 5,0/36,5 | 4,5/36,2 | 4,8/36,5 | 4,8/36,5 |
| Давление питание газом, Метан (G20), мбар | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Давление питание газом, Бутан (G30), мбар | 28-30 | 28-30 | 28-30 | 28-30 | 28-30 | 28-30 | 28-30 |
| Давление питание газом, Пропан (G31), мбар | 37 | 37 | 37 | 37 | 37 | 37 | 37 |
* Расход газа относиться к низшей теплоте сгорания чистого газа в стандартных условиях 15°C - 1013 мбар, поэтому может отличаться от реальных изделий, так как зависит от состава газа и от условий окружающей среды.
Размеры и гидравлические подключения котлов Sime Murelle Ev

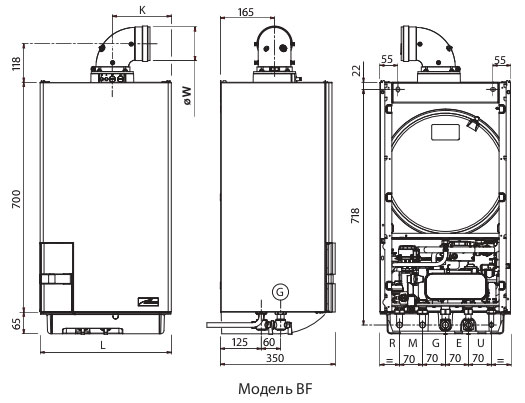

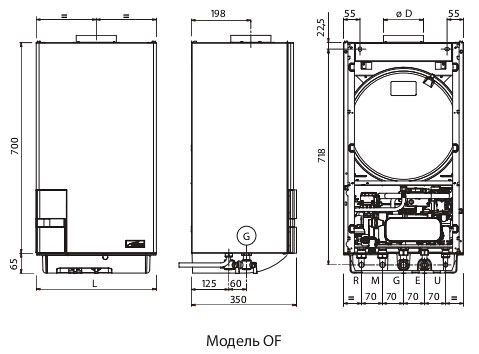

Размеры котлов Sime Murelle Ev
| Переменная | Параметр |
|---|---|
| D | Диаметр 130 мм (мод. 25), 150 мм (мод. 30) |
| W | Диаметр дымохода 60/100 |
| L | Ширина 400 мм (25BF), 450 мм (30/35BF) |
| K | Расстояние 203 мм (25BF), 221 мм (30/35BF) |
Подключения котлов Sime Murelle Ev
| Соединения | Подключение | Диаметр |
|---|---|---|
| R | Возврат отопления | 3/4" |
| M | Подача отопления | 3/4" |
| G | Подключение газа | 3/4" |
| E | Вход водопроводной воды | 1/2" |
| U | Выход горячей воды | 1/2" |
Газовые котлы с бойлером Sime Murelle Ev
Настенные двухконтурные газовые котлы с бойлером Sime серии Murelle Ev являются развитием линейки настенных газовых двухконтурных котлов Metropolis DGT. Котел с бойлером на 55 литров Sime серии Murelle Ev - это технологически усовершенствованный Metropolis. Котел может работать как на природном, так и на сжиженном газе. Есть модели с открытой камерой сгорания OF (дымоходные) - Murelle Ev 25/55 OF и с закрытой камерой сгорания BF ("турбо") - Murelle Ev 25/55 BF и Murelle Ev 30/55 BF.
Котел Sime Murelle Ev имеет встроенный накопительный бойлер из нержавеющей стали, что позволяет гарантировать эффективность и безопасность - гарантия абсолютной гигиены. Цилиндрический бойлер имеет двойную спираль, трубки сделаны так же полностью из нержавеющей стали. Благодаря уникальному теплообменнику быстрой накопительной способности температура воды поддерживается в заданном диапазоне.
Высокая эффективность изоляции, достигаемая благодаря покрытию из самогасящегося полиуретана, придает бойлеру функцию классического термоса. Заданная температура сохраняется, что позволяет экономить на затратах. Емкость бойлера 55 л.
Устройства контроля и безопасности котлов Sime Murelle Ev
Котлы Sime Murelle Ev оборудованы следующими устройствами контроля и безопасности:
- защита от замерзания,
- система антиблокировки насоса (насос включается на несколько секунд каждые 24 часа простоя),
- регулируемый байпас, встроенный в гидравлический блок,
- постциркуляция насоса,
- ионизационный контроль пламени горелки,
- система самодиагностики (постоянный контроль основных узлов котла),
- предохранительный клапан в контуре отопления,
- цифровой датчик давления теплоносителя,
- датчик контроля тяги.
Особенности монтажа котлов Sime Murelle Ev
- Быстрая и простая установка: может использоваться с кронштейном гидравлических подключений;
- Простое и удобное обслуживание через переднюю панель;
- Установка должна быть неподвижной и должна выполняться только квалифицированным персоналом.
Инструкции и документация котлов Sime Murelle Ev
Сертификат соответствия №0183813 (*.pdf 4,94 Mb)
Инструкция по установке и эксплуатации котла Sime Murelle Ev (*.pdf 2,80 Mb)
