Настенные двухконтурные газовые котлы Sime серии Metropolis DGT
Двухконтурный настенный газовый котёл METROPOLIS DGT - это технологически усовершенствованный METROPOLIS. Может работать как на природном, так и на сжиженном газе. Есть модели с открытой камерой сгорания - OF (дымоходные) и с закрытой - BF ("турбо").
Модельный ряд котлов включает три модели:
- METROPOLIS DGT 25 OF с электронным включением и модуляцией, открытая камера горения, натуральная тяга.
- METROPOLIS DGT 25-30 BF с электронным включением и модуляцией, герметичная камера горения, форсированная тяга.
Небольшие размеры, но высокая работоспособность
Благодаря своему небольшому размеру Metropolis DGT - компактный настенный котел - является отличным решением проблемы тесных помещений. Использование этого котла особенно удобно в квартирных новых постройках, где место для установки котла ограничено или, как минимум, должно быть задействовано наилучшим образом. Элегантный дизайн, простота использования, широкая гамма моделей и высокие технические характеристики позволяют удовлетворить потребность в отоплении и в горячей воде, гарантируя наилучшее качество марки Sime. Metropolis DGT соотвествует Директиве по газу CEE 90/396, электромагнитной совместимости 2004/108/CE, низкому напряжению 2006/95/CE и К.П.Д. CEE 92/42.
Функциональный и технологичный
Панель управления котла METROPOLIS DGT воплощает в себе удобство и функциональность. SIME использовала технологию емкостного сопротивления, что позволило применить сенсорные кнопки. Такое решение привело к отсутствию механических кнопок, что обеспечивает долговечность в эксплуатации, а также более высокий класс электрозащиты (IPX5D). Простое, интуитивно понятное управление делают эксплуатацию котла удобной, а ЖК дисплей и светодиоды визуально показывают информацию о текущих рабочих параметрах котла и его возможных неисправностях.
Компоненты панели управления
- ЖК дисплей.
- Красная ламп.: сигнал о неисправности.
- Зеленая ламп.: сигнал о нажатии кнопки.
- Кнопка выбора режима работы котла: вкл./выкл., зима, лето и сброс.
- Кнопка настройки системы ГВС.
- Кнопка настройки системы отопления.
- Кнопки изменения параметров.
- Кнопки выбора строки параметров для настройки.
Особенности котла METROPOLIS DGT
- Битермический медный теплообменник.
- Функция защиты от замерзания.
- Возможность подключения хронотермостата и блока дистанционного управления котлом.
- В котле предусмотрено присоединения внешнего температурного датчика, который поставляется по запросу, датчик может самостоятельно регулировать значение температуры подачи котла в зависимости от внешней температуры.
- Контур системы отопления в котлах METROPOLIS DGT защищен от низкого давления воды с помощью реле давления (0,6 бар), а не датчика расхода воды.
- Нагрев воды для системы ГВС включается по датчику расхода водопроводной воды и регулируется отдельным датчиком температуры контура системы ГВС.
- Появилась новая опция у навесного котла METROPOLIS: возможность подключения бойлера системы ГВС, нагреваемого от солнечных коллекторов. Горячая вода из бойлера поступает в котел (на контур ГВС) и если солнечной энергии недостаточно, то котел догревает воду до заданной температуры. Управление нагревом воды от солнечных панелей осуществляется электронной платой котла.
Технические характеристики котлов Sime серии Metropolis DGT
| Характеристики | Sime Metropolis DGT 25 OF | Sime Metropolis DGT 25 BF | Sime Metropolis DGT 30 BF |
|---|---|---|---|
| Номинальная тепловая мощность, кВт (кКал/ч) | 23,8 (19.600) | 23,7 (20.400) | 28,0 (24.000) |
| Минимальная тепловая мощность, кВт (кКал/ч) | 8,5 (7.300) | 7,5 (6.450) | 9,0 (7.750) |
| Номинальный расход тепла, кВт |
25,0 | 25,5 | 30,0 |
| КПД при номинальной мощности, % |
91,3 | 93,0 | 93,3 |
| КПД при 30% номинальной мощности, % |
89,9 | 92,0 | 92,0 |
| Энергетический КПД, (CE 92/42) | ★ ★ | ★ ★★ | ★ ★★ |
| Объем воды, л |
1,0 | 1,0 | 1,0 |
| Макс. давление воды в системе, бар |
3 | 3 | 3 |
| Потребление электроэнергии, Вт |
85 | 110 | 115 |
| Класс электрозащиты, IP | X4D | X4D | X4D |
| Расширительный бак, объем/давление, л/бар | 6/1,2 | 6/1,2 | 6/1,2 |
| Производительность ГВС при Δt 25°C, л/мин | 10,9 | 11,3 | 13,0 |
| Производительность ГВС при Δt 30°C, л/мин | 10,9 | 11,3 | 13,4 |
| Минимальная подача воды, л/мин | 2,0 | 2,0 | 2,0 |
| Мин./макс. давление в контуре ГВС, бар |
0,2/7 | 0,2/7 | 0,2/7 |
| Температура в контуре отопления, °C | 40÷80 | 40÷80 | 40÷80 |
| Температура в контуре ГВС, °C | 30÷60 | 30÷60 | 30÷60 |
| Макс. прямолинейная длина горизонт. коакс. трубы ø 60/100, м | - | 3,5 | 3,0 |
| Макс. прямолинейная длина горизонт. коакс. трубы ø 80/125, м |
- | 6 | 6 |
| Макс. горизонт. длина разделит. труб, м |
- | 15+15 | 12+12 |
| Вес, кг |
26 | 30 | 31 |

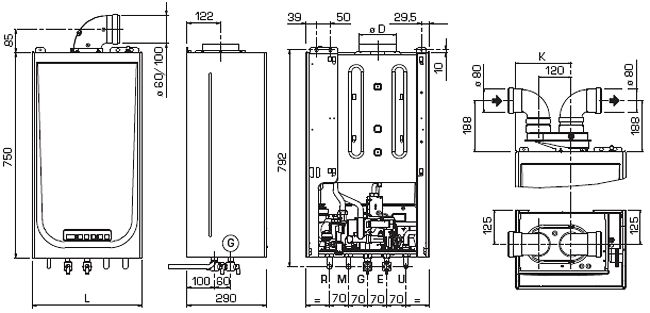

Размеры и гидравлические подсоединения котлов Sime Metropolis DGT
Размеры котлов Sime Metropolis DGT
| Модель | L, мм | K, мм | D, мм |
|---|---|---|---|
| Sime Metropolis DGT 25 OF | 450 | - | 130 |
| Sime Metropolis DGT 25 BF | 400 | 203 | - |
| Sime Metropolis DGT 30 BF | 450 | 221 | - |
Гидравлические подключения котлов Sime Metropolis DGT
| Подключения | Соединение |
|---|---|
| M - подача отопления | 3/4" |
| R - обратка отопления | 3/4" |
| G - газовое подключение | 3/4" |
| E - вход холодной воды | 1/2" |
| U - выход горячей воды | 1/2" |
Технические особенности котлов Sime Metropolis DGT
| Технические особенности | Sime Metropolis DGT OF | Sime Metropolis DGT BF |
|---|---|---|
| Насос с отделением воздуха |  |
|
| Электрический клапан двойного закрытия, который в случае отсутствия пламени останавливает подачу газа | |
|
| Дифференциальное реле давления отвечает за правильность работы системы аспирации и вывода | |
|
| Предохранительный клапан 3 Бар | |
|
| Автоматический By-pass на контуре отопления | |
|
| Функция автоматической очистки дымохода упрощает операции анализа выбросов | |
|
| Предупреждение о нехватке воды | |
|
| Прибор безопасности дыма с сигнальной лампочкой | |
