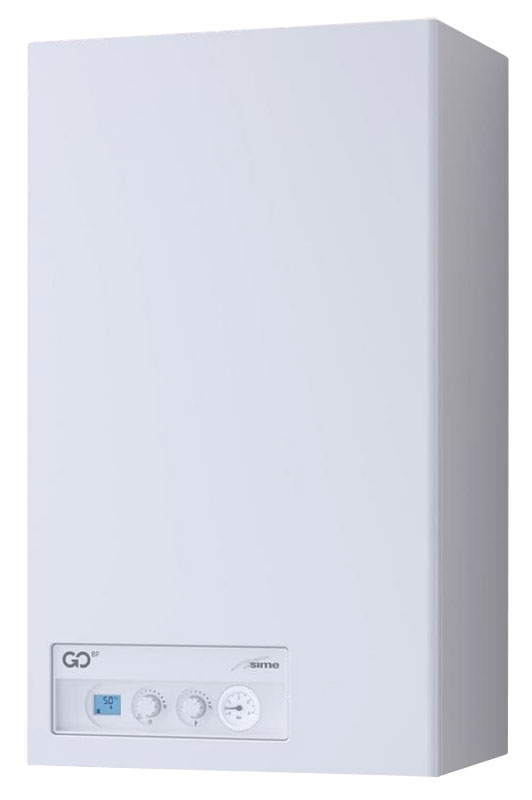

Настенный газовый котел Sime GO BF

Настенный газовый котел Sime серии GO BF

Sime GO BF - эффективный компактный двухконтурный настенный газовый котел последнего поколения, который отлично подходит для индивидуальных строений. Простота использования, элегантный дизайн и исключительные технические характеристики позволяют обеспечить высокие стандарты отопления и производства горячей воды, гарантируя наилучшее качество от компании Sime.

Низкотемпературное модулирующее устройство Sime GO BF имеет технические и эксплуатационные характеристики, которые способны удовлетворить Ваши потребности в отоплении и немедленном снабжении горячей водой с низкими эксплуатационными расходами в условиях максимальной безопасности.

Преимущества настенного газового котла Sime GO BF

  • два теплообменника,
  • высокая надежность благодаря проверенному качеству компонентов,
  • управление ГВС с помощью двойного датчика,
  • простота обслуживания благодаря легкому доступу ко всем компонентам,
  • встроенная погодозависимая автоматика,
  • маленький вес и сверхкомпактные размеры,
  • 3 двухконтурных модели с закрытой камерой сгорания и проточным контуром ГВС от 19,0 до 26,2 кВт.

Модельный ряд котлов Sime GO BF

  • Sime GO BF 18 - настенный двухконтурный газовый котел с закрытой камерой сгорания мощностью 19 кВт.
  • Sime GO BF 25 - настенный двухконтурный газовый котел с закрытой камерой сгорания мощностью 23,5 кВт.
  • Sime GO BF 30 - настенный двухконтурный газовый котел с закрытой камерой сгорания мощностью 26,2 кВт.

Основные характеристики котла Sime GO BF

Sime GO BF - это навесные низкотемпературные котлы, разработанные компанией Sime для отопления и горячего водоснабжения (ГВС). Основные конструкторские решения, примененные компанией Sime в котлах Sime GO BF:

  • атмосферная горелка с медным теплообменником для контура отопления и теплообменник с функцией ускоренного производства горячей воды для контура ГВС;
  • герметичная камера сгорания, соответствующая типу "С" или "В" в зависимости от помещения, в котором установлен котел, и конфигурации системы отвода газовых дымов и забора воздуха горения, предусмотренной при монтаже;
  • микропроцессорная плата управления и контроля, которая не только эффективно управляет отоплением и ГВС, но и обеспечивает возможность подключения к комнатным термостатам или пульту дистанционного управления (через протокол Open Therm) и датчику наружной температуры. В последнем случае температура в котле изменяется в зависимости от наружной температуры в соответствии с заданной климатической кривой, обеспечивая значительную экономию энергоносителей.

Панель управления котла Sime GO BF

Панель управления котла Sime GO BF

Компоненты панели управления котла Sime GO BF

  1. Многофункциональная ручка-регулятор системы отопления.
  2. Многофункциональная ручка-регулятор ГВС.
  3. Рабочие кнопки.
  4. Рабочий разъем.
  5. Дисплей.
  6. Манометр.

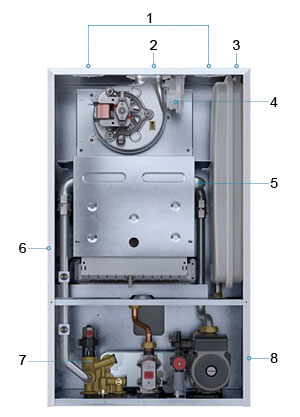

Конструкция котла Sime GO BF

Котел Sime GO BF

Компоненты котла Sime GO BF

  1. Подключение забора воздуха справа или слева.
  2. Высокая безопасность благодаря контролю давления вентилятора дымоудаления.
  3. Внешняя подкачка давления воздуха в расширительном баке.
  4. Прессостат давления воздуха.
  5. Медный высокоэффективный теплообменник.
  6. Фронтальный доступ.
  7. Латунная гидравлическая группа.
  8. Облицовка высокой жесткости.



Особенности котлов Sime GO BF

  • функция защиты от замерзания ГВС, активируемая автоматически, если температура, определяемая датчиком ГВС, опускается ниже 4°C. Циркуляционный насос и горелка запускаются. При достижении температуры 35°C горелка выключается, а циркуляционный насос остается в режиме функционирования в течение около 150 с (последующая циркуляция), после чего функция защиты от замерзания блокируется;
  • функция защиты от замерзания системы отопления, активируемая автоматически на двух уровнях:
    - если температура, определяемая датчиком на нагнетании, опускается ниже 7°C, запускается только циркуляционный насос. При достижении температуры 10°C горелка выключается,
    - если температура вместо повышения опускается ниже 5°C и горелка включается. При достижении температуры 42°C горелка выключается, а циркуляционный насос остается в режиме функционирования в течение около 150 с (последующая циркуляция), после чего функция защиты от замерзания блокируется;
  • функция защиты от блокировки насоса и переключательного клапана, которая включается автоматически через каждые 24 часа простоя котла;
  • функция "Трубочист", которую можно включить на 15 минут для измерения параметров и КПД сгорания и проверки давления газа на сопла;
  • отображение на дисплее рабочих параметров и данных самодиагностики с кодом ошибки в случае неисправности/поломки, что значительно облегчает ремонт и восстановление рабочих условий аппарата.

Технические характеристики котлов Sime GO BF

Технические характеристики Sime GO BF 18 Sime GO BF 25 Sime GO BF 30
Основные характеристики
Топливо G20-G30/G31 G20-G30/G31 G20-G30/G31
Категория II2H3+ II2H3+ II2H3+
Класс NOx 3 (<150 мг/кВтч) 3 (<150 мг/кВтч) 3 (<150 мг/кВтч)
Номинальная полезная санитарный мощность, кВт 19,0 23,5 26,2
Эксплуатационные показатели в режиме отопления
Номинальная тепловая нагрузка, kW 20,5 25,5 28,5
Минимальная тепловая нагрузка (G20-G30/G31), kW 5,5-6,0 9,2-9,2 10,5-10,5
Номинальная полезная тепловая мощность (80-60°C), kW 19,0 23,5 26,2
Минимальная полезная тепловая мощность (80-60°C) (G20-G30/G31), kW 4,5-4,9 7,6-7,6 8,7-8,7
КПД
Максимальный КПД (80-60°C), % 92,6 92,0 92,0
Минимальный КПД (80-60°C), % 82,3 83,1 83,3
КПД при 30 % нагрузки (50-37°C), % 89,4 89,7 89,6
Потери при остановке при 50°C, W 79 79 81
Эксплуатационные показатели в режиме ГВС
Номинальная тепловая нагрузка, kW 20,5 25,5 28,5
Минимальная тепловая нагрузка (G20-G30/G31), kW 5,5-6,0 9,2-9,2 10,5-10,5
Удельный расход ГВС ΔT 30°C (EN 13203), l/min 8,9 10,6 12,2
Постоянный расход ГВС (ΔT 25°C / ΔT 35°C), l/min 10,9 / 7,8 13,1 / 9,3 15,0 / 10,5
Минимальный расход ГВС, l/min 2,2 2,2 2,2
Максимальное / минимальное давление, бар 7 / 0,4 7 / 0,4 7 / 0,4
Максимальное / минимальное давление, кПа 700 / 40 700 / 40 700 / 40
Электрические характеристики
Напряжение электропитания, V 230 230 230
Частота, Hz 50 50 50
Потребляемая мощность, W 110 110 120
Класс электрической защиты, IP X5D X5D X5D
Характеристики сгорания
Температура дымовых газов при макс. / мин. тепловой нагрузке (80-60°C), °C 119,3 / 90,2 153,8 / 116,3 159,0 / 117,2
Макс. / мин. массовый расход дымовых газов, g/s 13,8 / 13,4 16,9 / 17,2 18,9 / 20,6
CO2 при макс. / мин. нагрузке (G20) с раздельными трубопроводами для отвода дыма и забора воздуха (*), % 6,2 / 1,6 6,3 / 2,1 6,3 / 2,0
CO2 на макс. / мин. расход (G30/G31) c раздельными дымоходами (*), % 6,7 / 1,8 7,3 / 2,3 7,6 / 2,5
CO2 на макс. / мин. расход (G20) c концентрическими дымоходами (**), % 5,8 / 1,5 6,2 / 2,0 6,3 / 2,0
CO2 на макс. / мин. расход (G30/G31) c концентрическими дымоходами (**), % 6,5 / 1,8 7,4 / 2,3 7,7 / 2,4
Замеренный Nox, мг/кВт ч 109 123 122
Сопла - газ
Количество сопел, шт 11 11 12
Диаметр сопел (G20-G30/G31), мм 1,13-0,70 1,30-0,80 1,30-0,80
Расход газа при макс. / мин. нагрузке (G20), m3/h 2,17 / 0,58 2,70 / 0,97 3,02 / 1,11
Расход газа при макс. / мин. нагрузке (G30), kg/h 1,62 / 0,47 2,01 / 0,72 2,25 / 0,82
Расход газа при макс. / мин. нагрузке (G31), kg/h 1,59 / 0,46 1,98 / 0,71 2,21 / 0,81
Давление подачи газа (G20/G30/G31), мбар 20 / 28-30 / 37 20 / 28-30 / 37 20 / 28-30 / 37
Давление подачи газа (G20/G30/G31), кПа 2 / 2,8-3 / 3,7 2 / 2,8-3 / 3,7 2 / 2,8-3 / 3,7
Показатели температуры / давления
Максимальная рабочая температура, °C 85 85 85
Диапазон регулирования температуры в режиме отопления, °C 20 ÷ 80 20 ÷ 80 20 ÷ 80
Диапазон регулирования температуры в режиме ГВС, °C 37 ÷ 60 37 ÷ 60 37 ÷ 60
Максимальное рабочее давление, бар 3 3 3
Максимальное рабочее давление, кПа 300 300 300
Объем котловой воды, l 3,05 3,05 3,05
Вес
Вес, кг 28,0 28,0 28,5

* С минимальной длиной дымохода.

** С максимальной длиной дымохода.

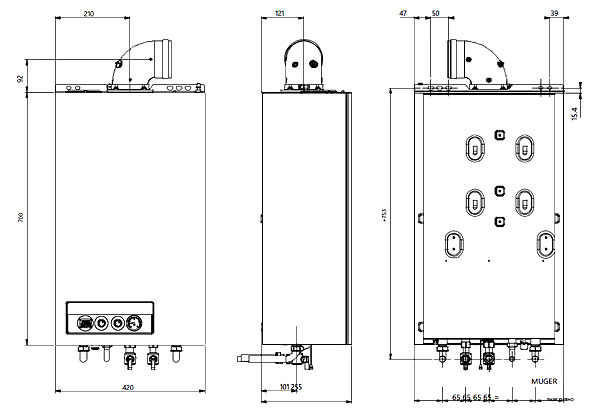

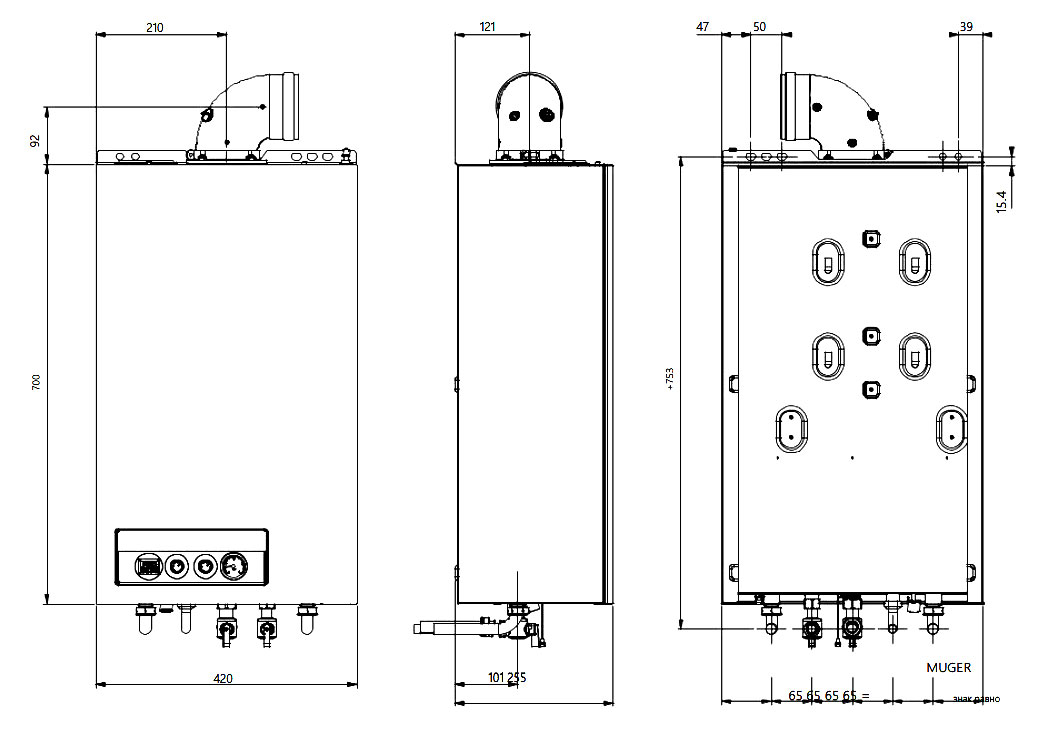

Размеры котлов Sime GO BF

Размеры котла Sime GO BF

Модель Sime GO BF L, мм P, мм H, мм
Sime GO BF 18 420 255 700
Sime GO BF 25 420 255 700
Sime GO BF 30 420 255 700

Подключения котлов Sime GO BF

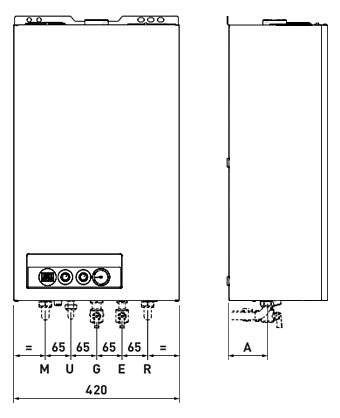

Гидравлические подключения

Соединения R CH Подключение Диаметр
M Подающая линия отопления 3/4"
U Выход воды для ГВС 1/2"
G Подача газа 3/4"
E Вход воды для ГВС 1/2"
R Обратная линия отопления 3/4"
  А, мм 101

Устройства контроля и безопасности котла Sime GO BF

Котлы Sime GO BF оборудованы следующими устройствами контроля и безопасности:

  • предохранительный термостат 100°C,
  • предохранительный клапан 3 бар,
  • реле давления воды в контуре отопления,
  • датчик на нагнетании отопления,
  • датчик ГВС,
  • реле давления воздуха.
