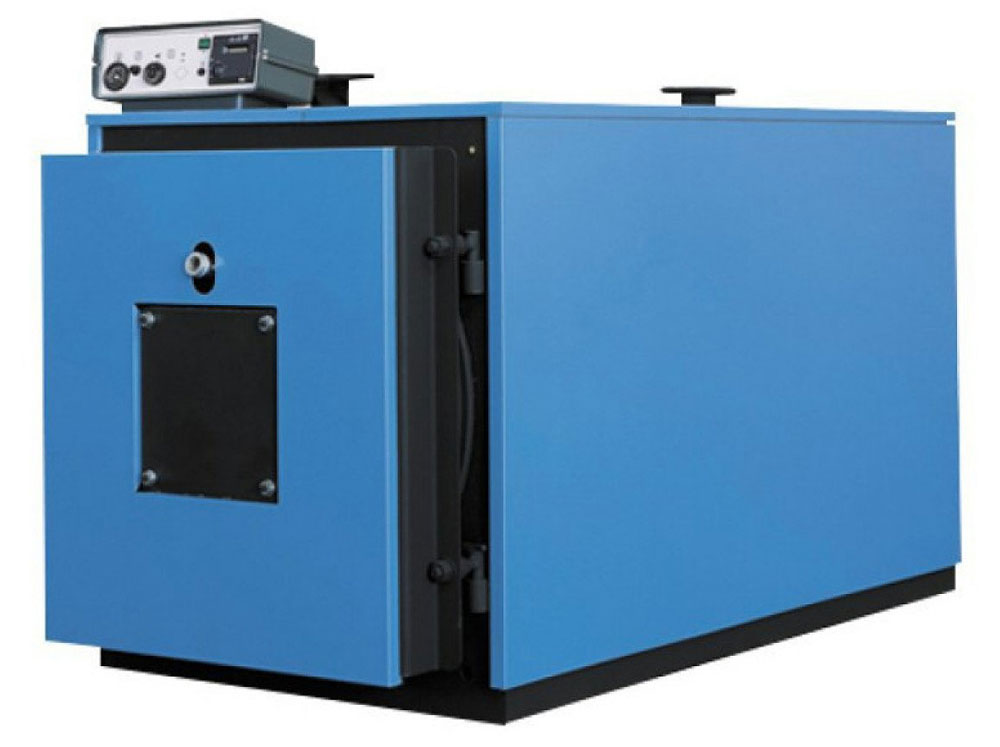

Промышленный напольный котел Sime Simerac 2Z

Промышленный котел Sime Simerac 2Z

Sime Simerac 2Z - это промышленный напольный отопительный котел с высокой эффективностью производства компании Sime. Котел Sime Simerac 2Z может работать на таких видах топлива, как газ, дизель или мазут. Котел Sime Simerac 2Z подходит для работы в составе средне- или высокотемпературных отопительных систем.

Двухходовой стальной котел Sime Simerac 2Z является высокопроизводительным генератором тепла с высоким КПД для систем теплоснабжения на горячей воде с температурой нагрева до 115°C, а также для систем подачи горячей санитарной воды при условии его подключения к бойлеру или системам с теплообменниками.

Котел Sime Simerac 2Z имеет реверсивную камеру сгорания, где горячие газы движутся в топке до закрытой торцевой части, после чего возвращаются в переднюю часть, а затем через канал, проделанный в изоляции люка, поступают в дымогарные трубы. В дымогарных трубах, благодаря турбулизаторам, дымовые газы движутся вихреобразно, за счет чего улучшается конвекционный теплообмен. После прохождения через дымогарные трубы газы собираются в задней дымовой камере и направляются через газоход в дымовую трубу.

В котел Sime Simerac 2Z имеется возможность установить горелку, которая может работать на любом традиционном виде жидкого и газообразного топлива, кроме мазута марки М100. Горелка монтируется на плите передней двери котла, которая открывается и таким образом позволяет провести работы по регулировке и обслуживанию котла и горелки без необходимости демонтажа горелки.

Для тепловой изоляции корпус котла Sime Simerac 2Z закрывается облицовочными панелями с изоляцией из минеральной ваты с высокой изолирующей способностью. Внешняя отделка котла выполнена из стальных окрашенных панелей.

На котле Sime Simerac 2Z устанавливается панель управления со всеми необходимыми подсоединениями, которые позволяют эксплуатировать котел с горелочным оборудованием в автоматическом режиме. Панель управления не входит в стандартную комплектацию котла и заказывается отдельно.

В качестве опции на котел Sime Simerac 2Z может быть установлен электронный блок климатической настройки, который позволяет котлу работать при низкой внешней температуре и выполнять другие функции.

Модельный ряд котлов Sime Simerac 2Z

  • Sime Simerac 2Z 93 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 93 кВт.
  • Sime Simerac 2Z 105 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 104,7 кВт.
  • Sime Simerac 2Z 150 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 151,2 кВт.
  • Sime Simerac 2Z 190 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 192 кВт.
  • Sime Simerac 2Z 230 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 233 кВт.
  • Sime Simerac 2Z 290 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 291 кВт.
  • Sime Simerac 2Z 345 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 349 кВт.
  • Sime Simerac 2Z 405 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 407 кВт.
  • Sime Simerac 2Z 465 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 465 кВт.
  • Sime Simerac 2Z 520 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 523 кВт.
  • Sime Simerac 2Z 580 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 581 кВт.
  • Sime Simerac 2Z 695 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 700 кВт.
  • Sime Simerac 2Z 810 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 820 кВт.
  • Sime Simerac 2Z 930 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 940 кВт.
  • Sime Simerac 2Z 1045 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 1060 кВт.
  • Sime Simerac 2Z 1220 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 1240 кВт.
  • Sime Simerac 2Z 1450 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 1480 кВт.
  • Sime Simerac 2Z 1860 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 1890 кВт.
  • Sime Simerac 2Z 2100- промышленный отопительный котел с открытой камерой сгорания, мощность котла - 2100 кВт.
  • Sime Simerac 2Z 2330- промышленный отопительный котел с открытой камерой сгорания, мощность котла - 2360 кВт.
  • Sime Simerac 2Z 2910 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 2960 кВт.
  • Sime Simerac 2Z 3490 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 3550 кВт.
  • Sime Simerac 2Z 4070 - промышленный отопительный котел с открытой камерой сгорания, мощность котла - 4150 кВт.

Основные характеристики котлов Sime Simerac 2Z

  • Напольный котел высокой экономичности;
  • Стальной двухходовой теплообменник с реверсивной топкой;
  • Подходит для установки в существующие системы до 115°C;
  • 23 модели мощностью от 93 до 4150 кВт;
  • Для работы с дизельной или газовой горелкой.

Отопление

  • Возможность установки погодозависимой автоматики (опция);
  • Возможность объединения в каскадную систему при помощи электронного блока (опция).

ГВС

  • Возможность подключения внешнего накопительного бойлера.

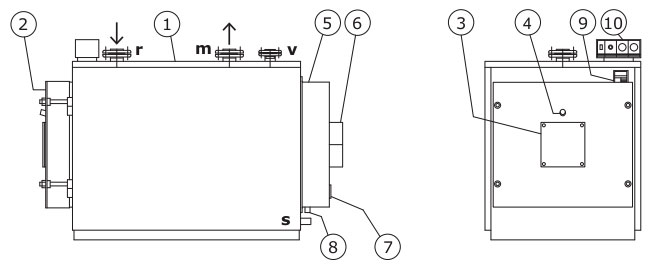

Компоненты котла Sime Simerac 2Z

Компоненты котла Sime Simerac 2Z
  1. Корпус котла.
  2. Передняя дверь.
  3. Монтажная плита горелки.
  4. Смотровое окно.
  5. Камера дымовых газов.
  6. Выход дымовых газов.
  7. Люк для чистки.
  8. Слив конденсата.
  9. Табличка котла.
  10. Панель управления.

m - подача теплоносителя.

r - возврат теплоносителя.

v - подключение предохранительного клапана и расширительного бака.

s - слив теплоносителя.

Технические характеристики котлов Sime Simerac 2Z 93-405

Технические характеристики Sime Simerac 2Z 93 Sime Simerac 2Z 105 Sime Simerac 2Z 150 Sime Simerac 2Z 190 Sime Simerac 2Z 230 Sime Simerac 2Z 290 Sime Simerac 2Z 345 Sime Simerac 2Z 405
Номинальная мощность, кВт 93 104,7 151,2 192 233 291 349 407
Топочная мощность, кВт 103 115,5 167 211 257 320 384 449
Противодавление камеры сгорания, мбар 0,5 0,7 1,2 1,2 1,5 2,3 3,3 4,4
Потери давления по воде (∆t 15°C), мбар 4,5 5,6 11,8 6,9 10,0 16,3 23,0 31,0
Объем воды, дм3 119 119 155 228 228 285 276 329
Максимальное рабочее давление, бар 5 5 5 6 6 6 6 6
Минимальная температура обратной линии, °C 60 60 60 60 60 60 60 60
Максимальная рабочая температура, °C 115 115 115 115 115 115 115 115
Вес котла без воды, кг 250 270 310 460 480 540 550 610

Технические характеристики котлов Sime Simerac 2Z 465-1220

Технические характеристики Sime Simerac 2Z 465 Sime Simerac 2Z 520 Sime Simerac 2Z 580 Sime Simerac 2Z 695 Sime Simerac 2Z 810 Sime Simerac 2Z 930 Sime Simerac 2Z 1045 Sime Simerac 2Z 1220
Номинальная мощность, кВт 465 523 581 700 820 940 1060 1240
Топочная мощность, кВт 511 577 637 771 899 1027 1156 1349
Противодавление камеры сгорания, мбар 3,3 4,3 4,8 4,5 5,6 5,4 6,0 6,5
Потери давления по воде (∆t 15°C), мбар 18 22 28 18 25 33 40 36
Объем воды, дм3 402 402 476 697 795 733 817 1277
Максимальное рабочее давление, бар 6 6 6 6 6 6 6 6
Минимальная температура обратной линии, °C 60 60 60 60 60 60 60 60
Максимальная рабочая температура, °C 115 115 115 115 115 115 115 115
Вес котла без воды, кг 870 890 940 1310 1380 1440 1620 2200

Технические характеристики котлов Sime Simerac 2Z 1450-4070

Технические характеристики Sime Simerac 2Z 1450 Sime Simerac 2Z 1860 Sime Simerac 2Z 2100 Sime Simerac 2Z 2330 Sime Simerac 2Z 2910 Sime Simerac 2Z 3490 Sime Simerac 2Z 4070
Номинальная мощность, кВт 1480 1890 2100 2360 2960 3550 4150
Топочная мощность, кВт 1606 2056 2282 2570 3213 3855 4497
Противодавление камеры сгорания, мбар 6,8 7,0 7,2 7,2 7,5 7,8 9,0
Потери давления по воде (∆t 15°C), мбар 54 45 68 70 64 90 120
Объем воды, дм3 1372 2010 2204 2163 3155 3292 4839
Максимальное рабочее давление, бар 6 6 6 6 6 6 6
Минимальная температура обратной линии, °C 60 60 60 60 60 60 60
Максимальная рабочая температура, °C 115 115 115 115 115 115 115
Вес котла без воды, кг 2580 3300 3640 3710 5280 5760 7490

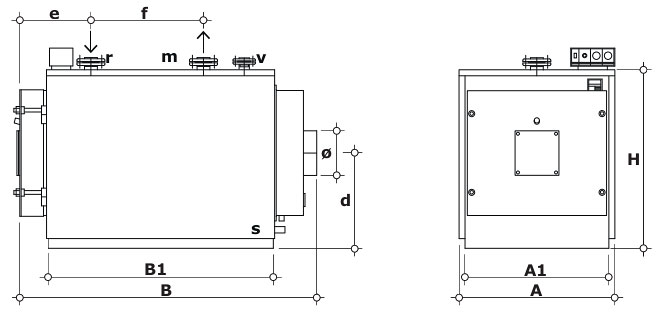

Размеры и гидравлические подключения котлов Sime Simerac 2Z

Размеры Sime Simerac 2Z

Размеры и соединения котлов Sime Simerac 2Z 93-405

Размеры Sime Simerac 2Z 93 Sime Simerac 2Z 105 Sime Simerac 2Z 150 Sime Simerac 2Z 190 Sime Simerac 2Z 230 Sime Simerac 2Z 290 Sime Simerac 2Z 345 Sime Simerac 2Z 405
A, мм
 790 790 790 940 940 940 940 940
B, мм 1110 1110 1360 1405 1405 1655 1655 1905
H, мм 880 880 880 990 990 990 990 990
A1, мм 750 750 750 900 900 900 900 900
B1, мм 760 760 1010 1010 1010 1260 1260 1510
d, мм 460 460 460 510 510 510 510 510
e, мм 430 430 430 465 465 465 465 465
f, мм 260 260 510 450 450 700 700 950
r-m, DN 2" 2" 2" 65 65 65 65 65
v, DN 1" 1/4 1" 1/4 1" 1/4 1" 1/2 1" 1/2 1" 1/2 1" 1/2 1" 1/2
s, DN 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Ø, мм 200 200 200 220 220 220 220 220

Размеры и соединения котлов Sime Simerac 2Z 465-1220

Размеры Sime Simerac 2Z 465 Sime Simerac 2Z 520 Sime Simerac 2Z 580 Sime Simerac 2Z 695 Sime Simerac 2Z 810 Sime Simerac 2Z 930 Sime Simerac 2Z 1045 Sime Simerac 2Z 1220
A, мм
 1040 1040 1040 1240 1240 1240 1240 1380
B, мм 1990 1990 2290 2345 2545 2545 2795 2950
H, мм 1150 1150 1150 1280 1280 1280 1280 1500
A1, мм 1000 1000 1000 1200 1200 1200 1200 1380
B1, мм 1512 1512 1812 1814 2014 2014 2264 2416
d, мм 595 595 595 640 640 640 640 810
e, мм 625 625 625 625 625 625 625 430
f, мм 792 792 1092 974 1174 1174 1424 1700
r-m, DN 80 80 80 100 100 100 100 125
v, DN 2" 2" 2" 65 65 65 65 80
s, мм 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 1" 1/2
Ø, мм 250 250 250 350 350 350 350 400

Размеры и соединения котлов Sime Simerac 2Z 1450-4070

Размеры Sime Simerac 2Z 1450 Sime Simerac 2Z 1860 Sime Simerac 2Z 2100 Sime Simerac 2Z 2330 Sime Simerac 2Z 2910 Sime Simerac 2Z 3490 Sime Simerac 2Z 4070
A, мм
 1380 1610 1610 1610 1800 1800 2000
B, мм 3200 3245 3535 3535 3955 4255 4790
H, мм 1500 1800 1800 1800 2000 2000 2210
A1, мм 1380 1610 1610 1610 1800 1800 2000
B1, мм 2666 2680 2970 2970 3320 3620 4042
d, мм 810 965 965 965 1070 1070 1700
e, мм 430 430 430 430 510 510 522
f, мм 1950 1440 1730 1730 1700 2000 2200
r-m, DN 125 150 150 150 200 200 200
v, DN 80 100 100 100 125 125 125
s, мм 1" 1/2 1" 1/2 1" 1/2 1" 1/2 1" 1/2 1" 1/2 1" 1/2
Ø, мм 400 450 450 450 500 500 600

Средства безопасности котлов Sime Simerac 2Z

  • Термометр расположен на лицевой панели котла;
  • Аварийный термостат максимальной температуры котла вынесен на лицевую панель.

Особенности монтажа котлов Sime Simerac 2Z

  • Рациональная конструкция обеспечивает простоту монтажа и техобслуживания.
  • Поставляется в разобранном виде: стальной теплообменник (в собранном виде) и облицовка котла.
  • Котел должен устанавливаться в помещении, которое отвечает требованиям и минимальным расстояниям, установленным действующими нормами, а также имеет вентиляционные проемы необходимых размеров.
