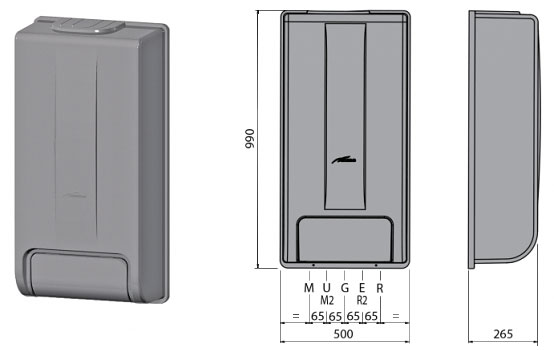

Футляр Sime для уличного размещения настенного котла

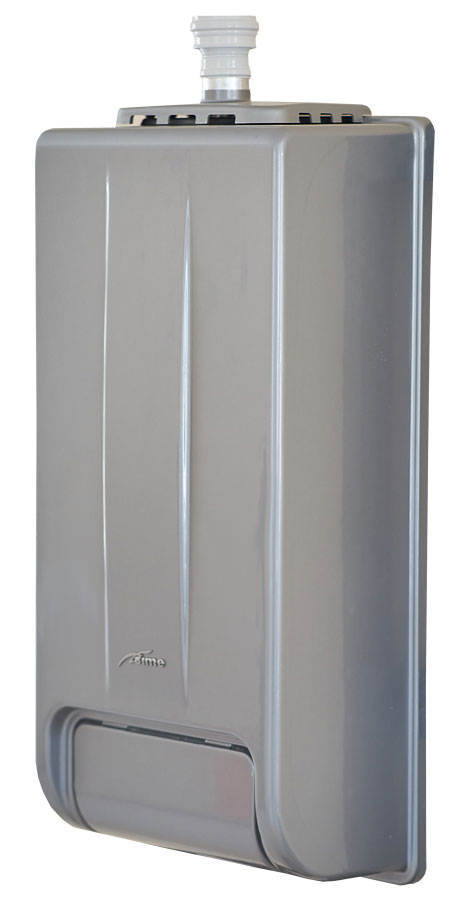

Футляр Sime - это специальный бокс, предназначенный для уличного размещения настенных газовых котлов Sime серии Brava One и Brava Slim 25-30 BF и конденсационных котлов Sime серии Brava Slim HE 25-30-25T ErP. Компактные размеры котлов Sime Bravа One/Slim предоставляют максимальные возможности при монтаже: благодаря футляру Sime котлы могут устанавливаться не только на улице вне помещений, но с помощью специальных принадлежностей встраиваться внутри стены или в мебель.

Бокс Sime позволяет установить настенный котел на улице, благодаря чему можно значительно сэкономить полезное место в квартире или частном доме. Для удобства работы котла Sime, размещенного на улице, необходимо дополнительно приобрести пульт дистанционного управления Sime Home Plus.

Комплект поставки футляра Sime

бокс для наружной установки,
дверца,
монтажный шаблон,
дюбели M8 для крепления,
винты для фиксации бокса - 2 шт,
верхняя крышка,
переходник ø60-80 (для версии BF),
адаптер ø60 (для версии BF),
адаптер ø60 (для версии HE),
переходник ø60-80 (для версии HE).

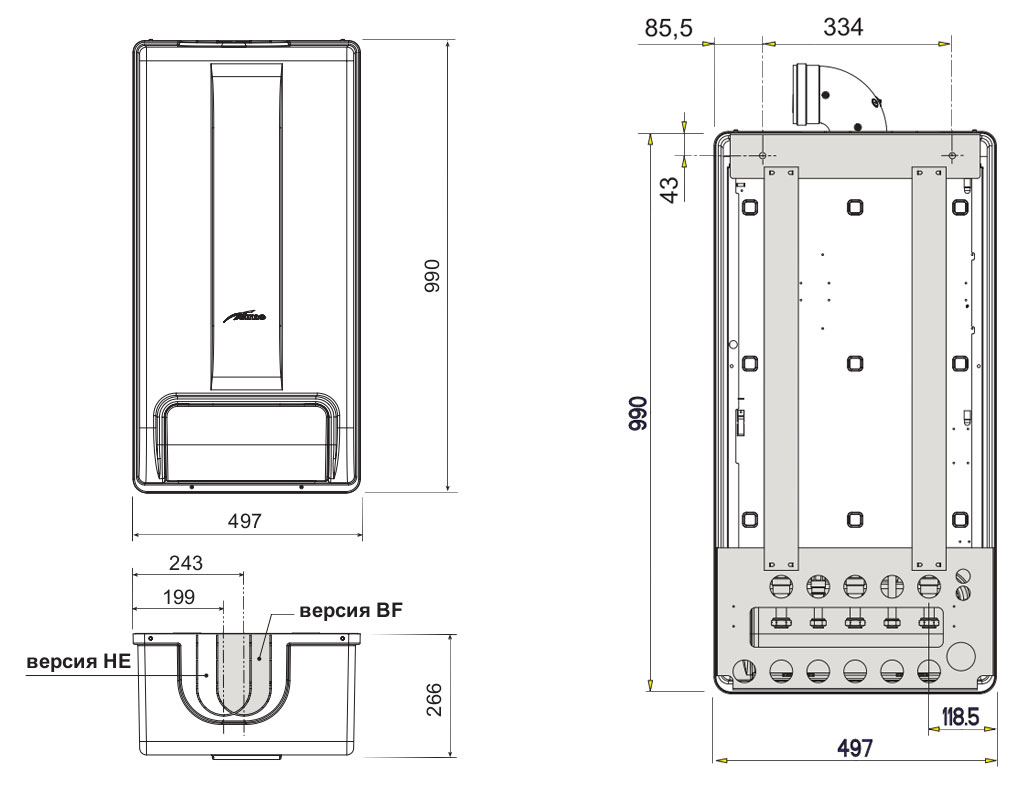

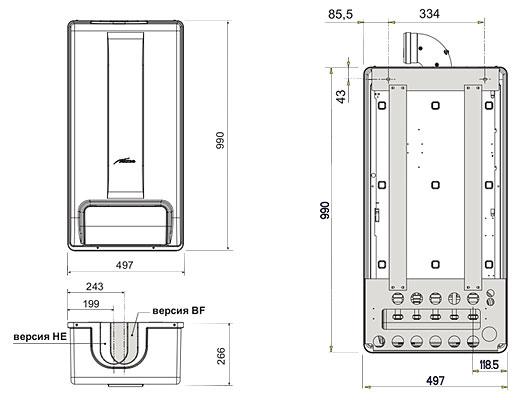

Установочные размеры футляра Sime

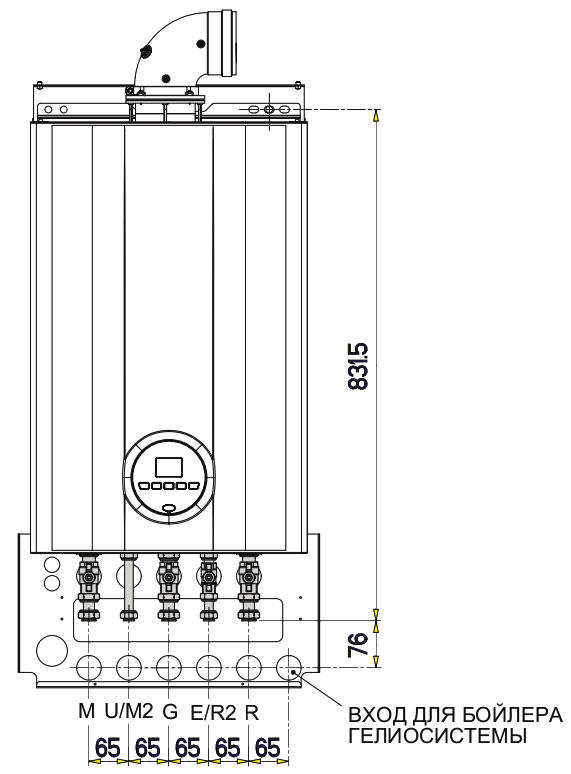

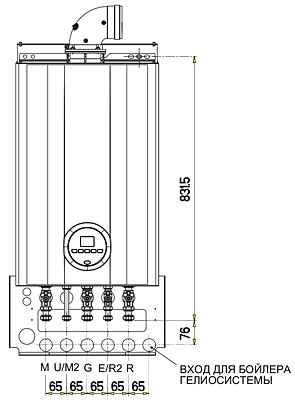

Подключения при установке футляра Sime

Размеры соединений при установке футляра Sime

Подключение	Размер
R - возврат отопления	G 3/4" (UNI - ISO 228/1)
M - подача отопления	G 3/4" (UNI - ISO 228/1)
G - подача газа	G 3/4" (UNI - ISO 228/1)
U - выход горячей воды	G 1/2" (UNI - ISO 228/1)
E - вход холодной воды	G 1/2" (UNI - ISO 228/1)
R2 - возврат с бойлера (версия HE 25 T)	G 3/4" (UNI - ISO 228/1)
M2 - подача в бойлер (версия HE 25 T)	G 3/4" (UNI - ISO 228/1)
