Чугунные комбинированные отопительные котлы 1R-2R Sime

Котлы серии 1R, 2R - это чугунные напольные котлы с дутьевыми горелками на газе и дизельном топливе, предназначенные только для отопления. При необходимости приготовления санитарной горячей воды есть возможность подключения бойлера. Котлы серии Rondo имеют диапазон мощности от 23,5 до 57,5 кВт. Котлы серии 1R имеют диапазон мощности от 64,8 до 63,3 кВт. Котлы серии 2R имеют диапазон мощности от 100,6 до 266,9 кВт.

Камера сгорания этих котлов сконструирована таким образом, чтобы максимально использовать мощность теплового излучения от пламени горелки и конвекцию топочных газов. Изоляционный слой вокруг корпуса котла позволяет уменьшить тепловые потери и обеспечивает низкий уровень шума работы котла.

Котлы просты и удобны в обслуживании, поскольку имеют реверсивную дверцу камеры сгорания. Котлы серии 1R и 2R поставляются в разобранном на три группы виде (чугунный корпус котла, кожух и панель управления) для дальнейшей удобной транспортировке и установке котла.

Панель управления котла 1R-2R

Достаточно одной кнопки для запуска котла, который будет сам автоматически управлять всеми фазами функционирования: включая рубильник, котел запускается, реагируя на запрос тепла. Регулировка температуры происходит с помощью потенциометра отопления. Для обеспечения максимальной безопасности кнопки панели управления защищены дверцей против случайного нажатия.

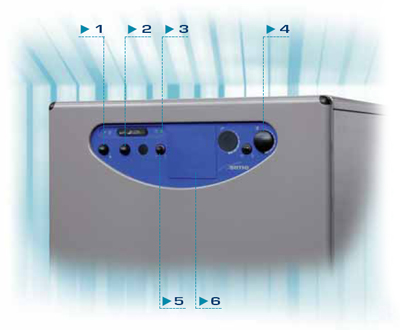

панели управления 1R-2R

Компоненты панели управления

1. Предохранительный термостат
2. Термометр
3. Сигнальная лампочка давления
4. Термостат
5. Основной выключатель
6. Место регулятора RVA 43




Каждый котел создан с целью удлинить срок службы, повысить эффективность и экономичность системы отопления, в которую он будет установлен. Особенная структура камеры сгорания позволяет максимально использовать излучение пламени горелки и тепловую конвекцию сгорающего газа. Повышенная изоляция уменьшает потерю тепла и, одновременно, повышает беззвучность системы. Своевременная регулировка горелки дает возможность изменять тепловую мощность в топке, приближая ее к реальным требованиям системы отопления и оптимизируя общую теплоотдачу. Экономией является также несложность ухода и чистки, которые упрощаются благодаря смещающейся с одной стороны на другую навески дверцы камеры сгорания.

Технические данные 1R

1R OF 1R6 OF 1R7 OF 1R8 OF 1R9 OF
Тепловая мощность, кВт (ккал/час)  64,8 (55.700)  74,0 (63.600)  84,0 (72.200)  93,3 (80.200)
Тепловая нагрузка, кВт (ккал/ч) 74,0 (63.100) 82,0(71.500) 93,3 (80.700) 103,4 (88.900)
КПД при номинальной нагрузке, % 90,0 90,2 90,0 90,2
КПД при 30% от нагрузки, %  89,6  90,0 90,5 90,9
Количество секций, n' 6 7 8 9
Содержание воды, литр 37,5 42,0 46,5 51,0
Макс. рабочее давление, бар 4 4 4 4
Потери давления дым. газов, мбар 0,20 0,16 0,22 030
Потери давления воды (Δt 10°C), мбар 30,0 34,0 40,0 45,5
Р (глубина), мм 595 670 750 825
Вес, кг 261 293 325 357

Технические данные 2R

2R OF 2R6 OF 2R7  OF 2R8  OF 2R9  OF 2R10 OF 2R11 OF 2R12 OF 2R13 OF 2R14 OF 2R15 OF
Тепловая мощность, кВт 100,6 123,8 147,1 165,1 179,4 197,7 213,4 230,2 248,8 266,9
ккал/час 86.500 106.500 126.500 142.000 154.500 170.000 183.500 198.000 214.000 229.500
Тепловая нагрузка, кВт 117,7 137,3 163,0 182,9 199,7 219,7 237,1 255,8 276,4 296,5
ккал/час  97.600 119.600 141.600 158.300 171.700 188.900 203.900 220.000 237.700 255.200
КПД при номин. теплов. нагрузке,% 90,0 90,0 90,2 90,3 90,0 90,0 90,0 90,0 90,0  89,9
КПД при 30% от нагрузки, % 91,0 91,1 91,2 91,0 90,9 90,9 90,0 91,0 91,0 91,0
Количество секций, n' 6 7 8 9 10 11 12 13 14 15
Содержание воды, литр 92 107 122 136 151 165 180 194 209 223
Макс. рабочее давление, бар 5 5 5 5 5 5 5 5 5 5
Потери дымовых газов, мбар 0,10 0,15 0,22 0,29 0,24 0,37 0,39 0,42 0,49 0,50
Потери напора воды (Δt 10°C), мбар 61,0 76,0 85,0 92,0 100,0 112,0 118,0 121,0 125,0 130,0
P (глубина), мм 735 835 935 1.035 1.135 1.235 1.335 1.435 1.535 1.635
Вес, кг 462 520 578 636 676 734 792 850 908 966



Размеры - гидравлические соединения

Габаритные размеры - гидравлические соединения котла 1R-2R






Гидравлические соединения



1R 2R
M Подача под давлением  1 ½" 2"
R Обратный ход 1 ½"  2"
S Слив котла 3/4" 3/4"

Инструкция по установке и эксплуатации котла SIME серии 1R-2R (*.pdf 415kb)
